프레임 서포트 주요 제원
카탈로그 · 취급설명서
| ※ | 3D CAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면 라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다. |
| ※ | 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】 문의처는, 이쪽(외부 사이트)을 확인해 주세요. |

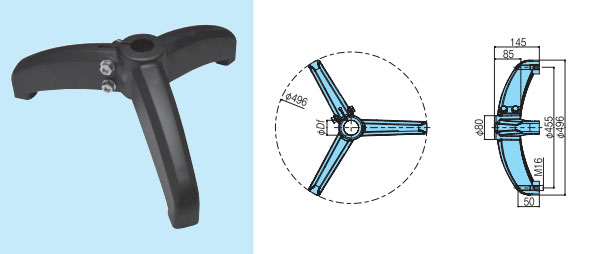

지원 기반(SB)
컨베이어의 다리를지지합니다.
[클릭으로 확대]
| 형번 | 재질 | 칼라 | 사용 파이프 외경 ΦDf (호칭 직경) |
MB 상당품 | DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 볼트, 너트, 와셔 |
부시 | ||||||||
| TP-C15084T-SB | 강화 폴리아미드 | 스테인레스 스틸 | 황동 + Ni 도금 |
블랙 | 48.6 (1½) | MB615-600373-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|
| TP-C15088T-SB | 60.5 (2) | MB615-699992-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|||||
| TP-C15084TSS-SB | 스테인레스 스틸 | 48.6 (1½) | MB615-604583-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
||||
| TP-C15088TSS-SB | 60.5 (2) | MB615-600453-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|||||

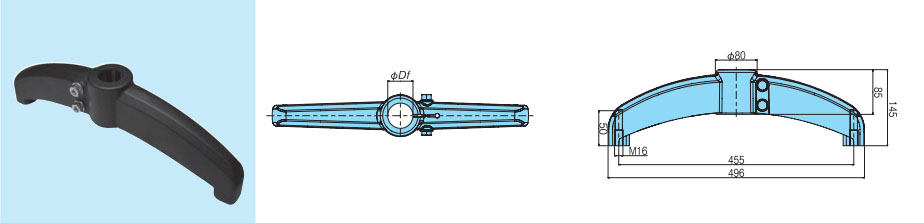

[클릭으로 확대]
| 형번 | 재질 | 칼라 | 사용 파이프 외경 ΦDf (호칭 직경) |
MB 상당품 | DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 볼트, 너트, 와셔 |
부시 | ||||||||
| TP-C15060T-SB | 강화 폴리아미드 | 스테인레스 스틸 | 황동 + Ni 도금 |
블랙 | 48.6 (1½) | MB618-600383-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|
| TP-C15064T-SB | 60.5 (2) | MB618-600223-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|||||
| TP-C15060TSS-SB | 스테인레스 스틸 | 48.6 (1½) | MB618-604593-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
||||
| TP-C15064TSS-SB | 60.5 (2) | MB618-600403-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|||||
[클릭으로 확대]
| 형번 | 재질 | 칼라 | 사용 파이프 외경 ΦDf (호칭 직경) |
MB 상당품 | DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 볼트, 너트, 와셔 |
부시 | ||||||||
| TP-C15068T-SB | 강화 폴리아미드 | 스테인레스 스틸 | 황동 + Ni 도금 |
블랙 | 48.6 (1½) | MB619-600413-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|
| TP-C15072T-SB | 60.5 (2) | MB619-600423-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|||||
| TP-C15068TSS-SB | 스테인레스 스틸 | 48.6 (1½) | MB619-604573-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
||||
| TP-C15072TSS-SB | 60.5 (2) | MB619-600433-SB | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
|||||

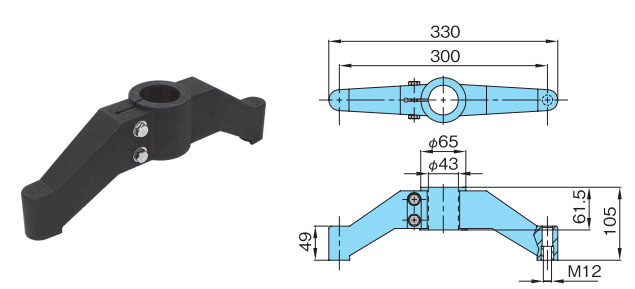

[클릭으로 확대]
| 형번 | 재질 | 칼라 | 사용 파이프 외경 ΦDf (호칭 직경) |
내하중 kN |
볼트, 너트 조임 토크 N･m |
DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 볼트, 너트, 와셔 |
부시 | ||||||||||
| TP-3SB43 | 강화 폴리아미드 | 스테인레스 스틸 | 황동 + Ni 도금 |
블랙 | 42.7 (1¼) | 2.45 | 9.8 | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
3DCAD | |
[클릭으로 확대]
| 형번 | 재질 | 칼라 | 사용 파이프 외경 ΦDf (호칭 직경) |
내하중 kN |
볼트, 너트 조임 토크 N･m |
DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 볼트, 너트, 와셔 |
부시 | ||||||||||
| TP-2SB43 | 강화 폴리아미드 | 스테인레스 스틸 | 황동 + Ni 도금 |
블랙 | 42.7 (1¼) | 2.45 | 9.8 | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
3DCAD | |

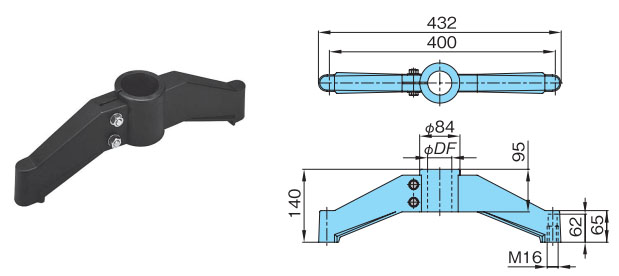

[클릭으로 확대]
| 형번 | 재질 | 칼라 | 사용 파이프 외경 ΦDf (호칭 직경) |
내하중 kN |
볼트, 너트 조임 토크 N･m |
DXF 도형 데이터 |
標準価格 | 배달 | PDF 외형도 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 볼트, 너트, 와셔 |
부시 | ||||||||||
| TP-2SB48 | 강화 폴리아미드 | 스테인레스 스틸 | 황동 + Ni 도금 |
블랙 | 48.6 (1½) | 3.43 | 14.7 | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
3DCAD | |
| TP-2SB60 | 60.5 (2) | 3.43 | 14.7 | DXF | 저희에게 연락주세요 |
저희에게 연락주세요 |
||||||
