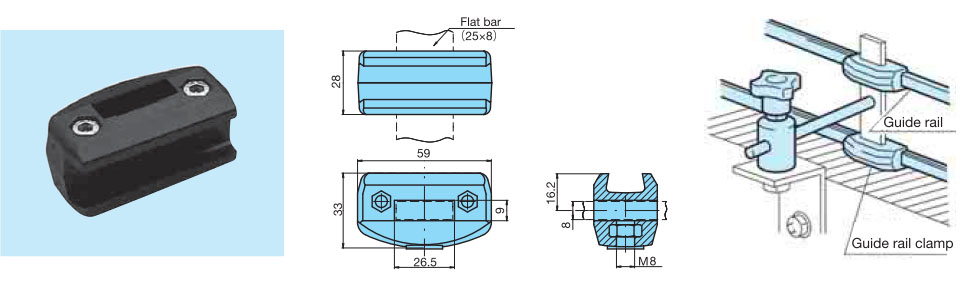

가이드 레일 클램프 (GRC)
가이드 레일을 고정하는 데 사용하십시오.
[클릭으로 확대]
| 형번 | 재질 | 적용 가이드 레일 | 고정하는 상대재 | MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 볼트 | 너트 | ||||||||
| TP-C13007T-GRC | 강화 폴리아미드 | 스테인레스 스틸 | 황동 + Ni 도금 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
플랫 바 25×8 |
MB580-603292-ARG | DXF | 문의하십시오 | 문의하십시오 | |
[클릭으로 확대]
| 형번 | 재질 | 적용 가이드 레일 | 고정하는 상대재 | MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
|---|---|---|---|---|---|---|---|---|
| 본체 | ||||||||

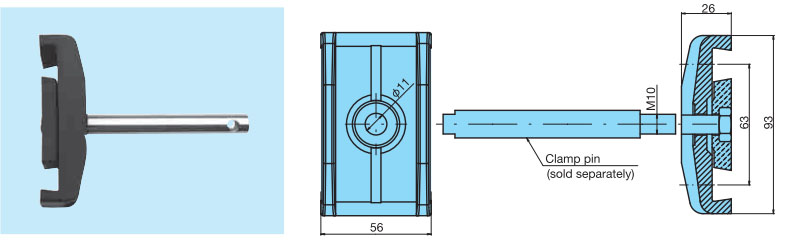

| TP-C13008NVT-GRC | 강화 폴리아미드 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
클램프 핀 | MB213-60101-GRC | DXF | 문의하십시오 | 문의하십시오 |
[클릭으로 확대]
| 형번 | 재질 | 적용 가이드 레일 | 고정하는 상대재 | MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 볼트 | 너트 | ||||||||

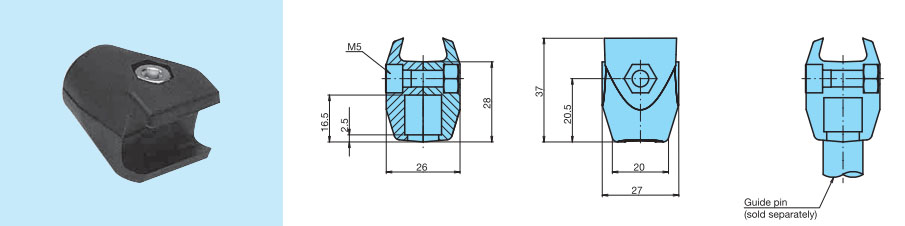

| TP-C13006NVT-GRC | 강화 폴리아미드 | 스테인레스 스틸 | 황동 + Ni 도금 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
가이드 핀 | MB210-59941-GRC | DXF | 문의하십시오 | 문의하십시오 | |
주석(참고)
1.TP-C13012T-GRC의 클램프보다 강력하게 조입니다. 레일에 걸리는 압력이 강한 부분(코너부나 아큐무라인 등)에서 사용해 주십시오.
[클릭으로 확대]
| 형번 | 재질 | 적용 가이드 레일 | 고정하는 상대재 | MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
|---|---|---|---|---|---|---|---|---|
| 본체 | ||||||||

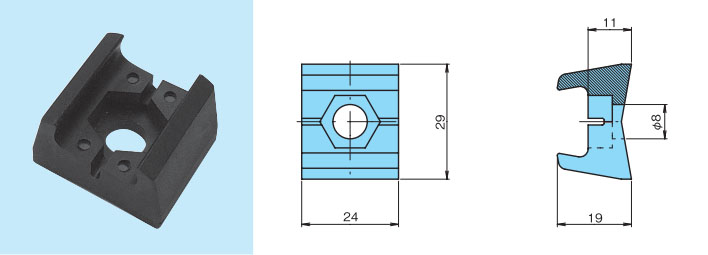

| TP-C13012T-GRC | 강화 폴리아미드 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
브래킷 핀 Φ14 |
MB275-66811-GRC | DXF | 문의하십시오 | 문의하십시오 |
[클릭으로 확대]
| 형번 | 재질 | 적용 가이드 레일 | 고정하는 상대재 | MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
|---|---|---|---|---|---|---|---|---|

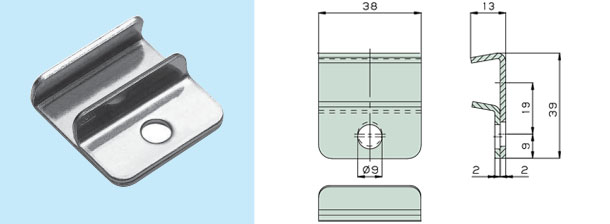

| TP-C13014T-GRC | 스테인레스 스틸 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
프레임 | MB215-60121-GRC MB215-65976-GRC |
DXF | 문의하십시오 | 문의하십시오 |
[클릭으로 확대]
| 형번 | 재질 | 적용 가이드 레일 | MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
|---|---|---|---|---|---|---|---|

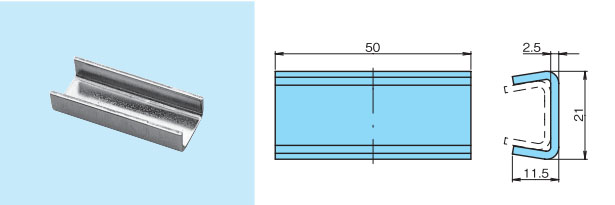

| TP-C13120T-GRC | 스테인레스 스틸 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
MB214-60111-GRC | DXF | 문의하십시오 | 문의하십시오 |

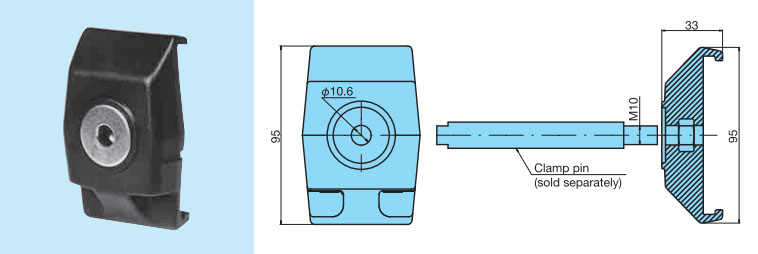

가이드 레일 클램프 <TP-C19050LT-GR 전용> (GRC)
[클릭으로 확대]
| 형번 | 재질 | 적용 가이드 레일 | 고정하는 상대재 | MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
|
|---|---|---|---|---|---|---|---|---|---|
| 본체 | 너트, 와셔 | ||||||||
| TP-C13718T-GRC | 강화 폴리아미드 | 스테인레스 스틸 | TP-C19050LT-GR | 클램프 핀 | MB298-60362-GRC | DXF | 문의하십시오 | 문의하십시오 | |
가이드 레일 클램프 <원봉용> (GRC)
원봉 가이드의 고정에 사용해 주십시오.
[클릭으로 확대]
| 형번 | 재질 | 플랫 바 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
||
|---|---|---|---|---|---|---|---|---|
| 본체 | 볼트 | 너트 | ||||||

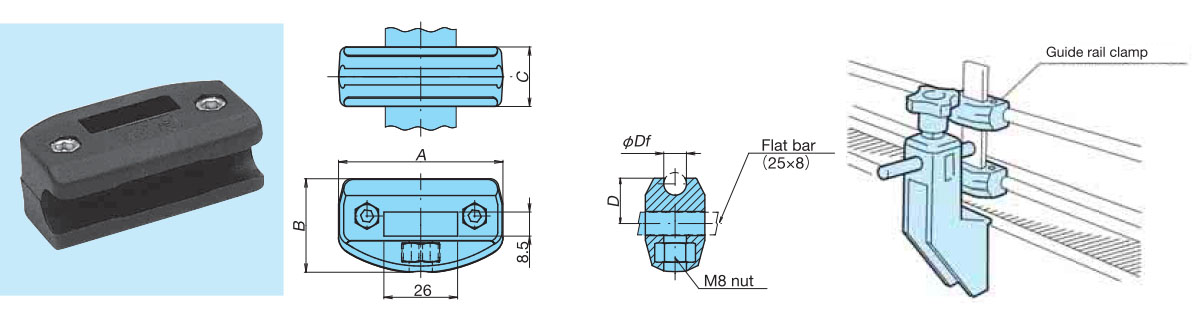

| TP-C13743T-GRC | 강화 폴리아미드 | 스테인레스 스틸 | 황동 + Ni 도금 | 25×8 | DXF | 문의하십시오 | 문의하십시오 | |
| TP-C13741T-GRC | DXF | 문의하십시오 | 문의하십시오 | |||||
| TP-C13744NVT-GRC | DXF | 문의하십시오 | 문의하십시오 | |||||
| 형번 | Df | A | B | C | D | MB 상당품 |
|---|---|---|---|---|---|---|
| TP-C13743T-GRC | 8 | 58 | 33 | 21 | 16 | MB159-6912-GRC |
| TP-C13741T-GRC | 10 | 58 | 33 | 21 | 16 | MB159-63389-GRC |
| TP-C13744NVT-GRC | 12 | 59 | 34.5 | 24 | 19 | MB159-6913-GRC |
[클릭으로 확대]
| 형번 | 재질 | 사용 가능한 둥근 막대 | MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
|
|---|---|---|---|---|---|---|---|---|
| 본체 | 너트, 와셔 | |||||||

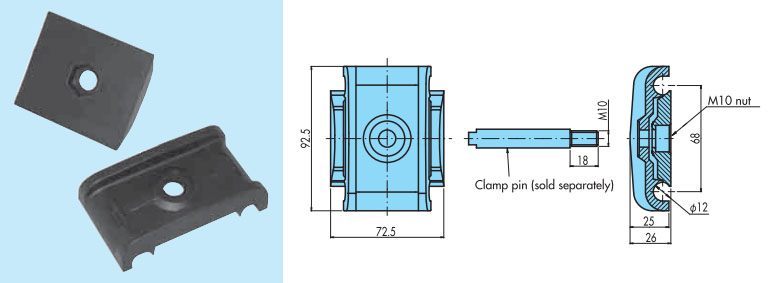

| TP-C13761XPT-GRC | 강화 폴리아미드 | 스테인레스 스틸 | Φ12 | MB70-5095-GRC | DXF | 문의하십시오 | 문의하십시오 | |

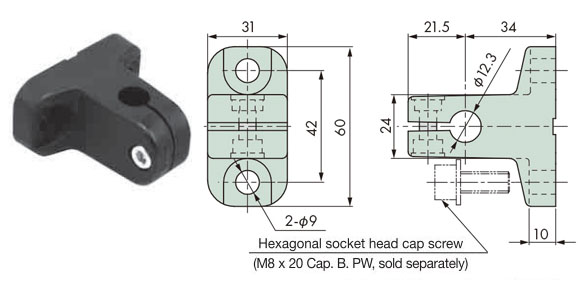

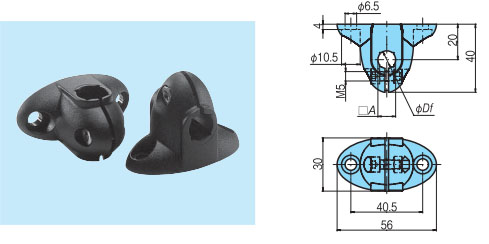

T형 클램프 (TC)
[클릭으로 확대]
| 형번 | 재질 | Φ Df | □ A | 볼트 조임 토크 |
핀의 허용 하중 (유지력) |
MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 볼트, 너트 |
||||||||||
| TP-C13152T-TC | 강화 폴리아미드 |
스테인레스 스틸 | Φ10 | 8 | 2.94N･m | 49.0N | MB339-68363-TC | DXF | 문의하십시오 | 문의하십시오 | |
| TP-C13115T-TC | Φ12 | 10 | MB339-68375-TC | DXF | 문의하십시오 | 문의하십시오 | |||||
[클릭으로 확대]

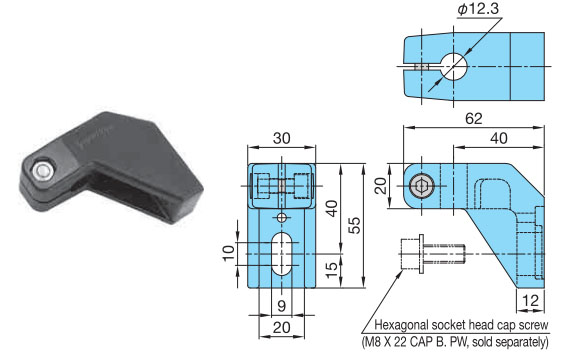

L형 클램프
[클릭으로 확대]

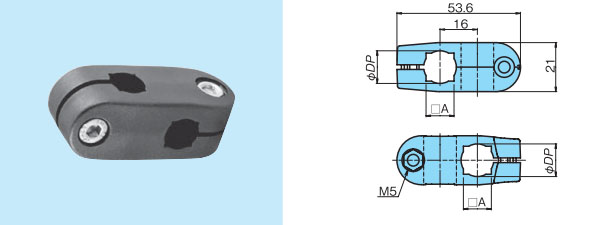

크로스 블록 (CC)
T형 클램프나 포토센서 클램프와 맞추어 가이드나 센서의 설치에 사용해 주십시오.
[클릭으로 확대]
| 형번 | 재질 | Φ DP |
□A | 볼트 조임 토크 |
핀의 허용 하중 (유지력) |
MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 너트, 와셔 |
||||||||||
| TP-C13S00114T-CC | 폴리아 세탈 |
스테인레스 스틸 | Φ10 | 8 | 2.94N･m | 49.0N | MB340-68373-CC | DXF | 문의하십시오 | 문의하십시오 | |
| TP-C13S00115T-CC | Φ12 | 10 | MB340-68385-CC | DXF | 문의하십시오 | 문의하십시오 | |||||
| TP-C13S00116T-CC | Φ14 | 12 | MB340-67375-CC | DXF | 문의하십시오 | 문의하십시오 | |||||
주석(참고)
1.MB 상당품의 형번 비교는 반드시 상기 표에서 확인해 주십시오.
[클릭으로 확대]

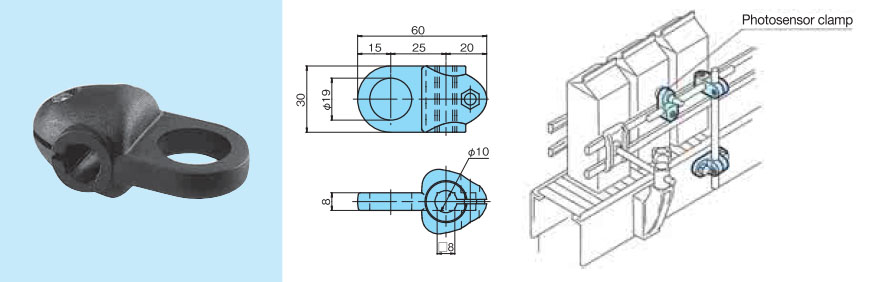

포토 센서 클램프 (FSC)
크로스 블록이나 T형 클램프와 맞추어 센서의 설치에 사용해 주십시오.
[클릭으로 확대]
| 형번 | 재질 | 볼트 조임 토크 |
핀의 허용 하중 (유지력) |
MB 상당품 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
|
|---|---|---|---|---|---|---|---|---|---|
| 본체 | 너트, 와셔 |
||||||||
| TP-C13153T-FSC | 강화 폴리아미드 | 스테인레스 스틸 | 2.94N･m | 49.0N | MB341-68383-FSC | DXF | 문의하십시오 | 문의하십시오 | |

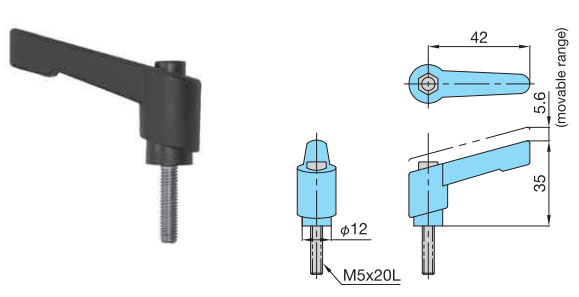

클램프 레버
[클릭으로 확대]
| 형번 | 재질 | DXF 도형 데이터 |
가격 | 배달 | PDF 외형도 |
3DCAD | |
|---|---|---|---|---|---|---|---|
| 본체 | 볼트, 너트 | ||||||
| TP-CL | 강화 폴리아미드 | 스테인레스 스틸 | DXF | 문의하십시오 | 문의하십시오 | 3DCAD | |
주석(참고)
1. 주문 생산품입니다.
