지원 헤드

파이프를 프레임에 고정하는 데 사용하십시오. 또한 서포트 헤드의 내부에의 배선도 가능합니다.


[클릭으로 확대]

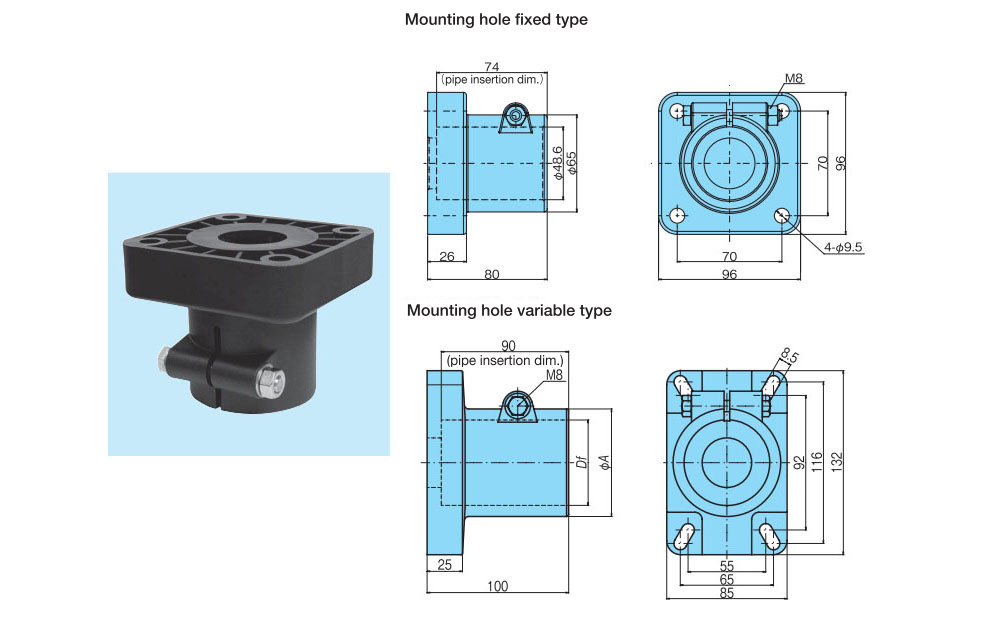

장착 구멍 고정 타입
형번  재질 칼라 사용 파이프 외경
ΦDf (호칭 직경)		 외경
ΦA		 MB 상당품 DXF
도형
데이터		 標準価格 배달 PDF
외형도
본체 볼트,
너트,
와셔
TP-C14050T-BH 강화 폴리아미드 스테인레스 스틸 블랙 48.6 (1½) 65 MB198-59161-BH DXF저희에게
연락주세요		 저희에게
연락주세요		 PDF
장착 구멍 가변 타입
형번  재질 칼라 사용 파이프 외경
ΦDf (호칭 직경)		 외경
ΦA		 MB 상당품 DXF
도형
데이터		 標準価格 배달 PDF
외형도
본체 볼트,
너트,
와셔
TP-C14741T-BH 강화 폴리아미드 스테인레스 스틸 블랙 48.6 (1½) 65 MB280-63503-BH DXF저희에게
연락주세요		 저희에게
연락주세요		 PDF
TP-C14739T-BH 60.5 (2) 76 MB280-66781-BH DXF저희에게
연락주세요		 저희에게
연락주세요		 PDF


[클릭으로 확대]

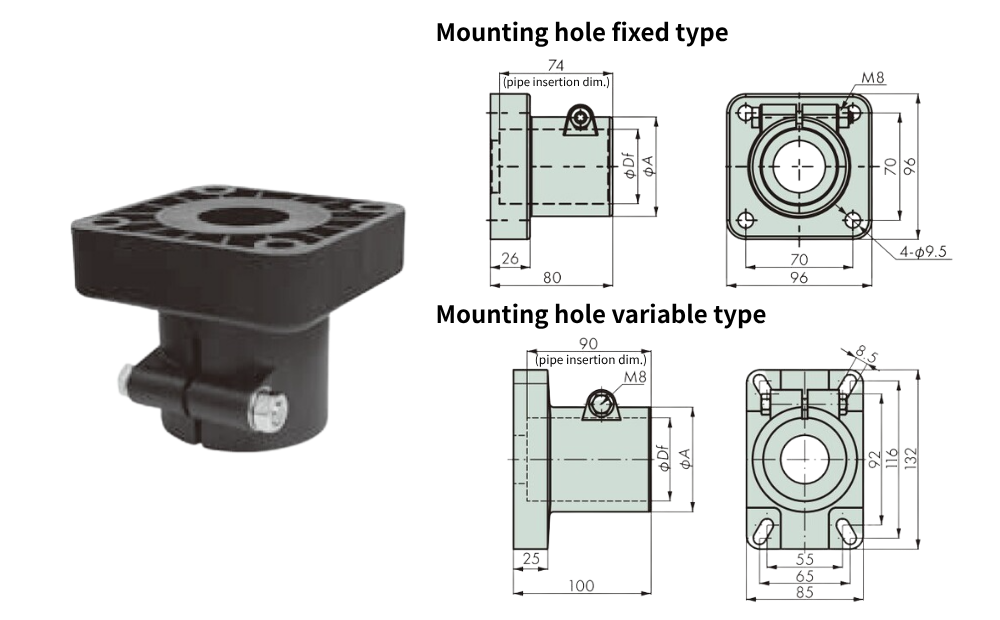

지원 헤드
형번  재질 칼라 사용 파이프 외경
ΦDf (호칭 직경)		 DXF
도형
데이터		 標準価格 배달 PDF
외형도		 3DCAD
본체 볼트,
너트,
와셔
TP-CPSH48 강화 폴리아미드 스테인레스 스틸 블랙 48.6 (1½) DXF저희에게
연락주세요		 저희에게
연락주세요		 PDF 3DCAD
TP-CPSH60 60.5 (2) DXF저희에게
연락주세요		 저희에게
연락주세요		 PDF 3DCAD
