톱체인 용 액세서리 주요 제원

WT1300/WT1500/1510 시리즈 전용 노즈바 슬라이딩 타입: WT-NB


[클릭으로 확대]
PDF 외형도

아래 표를 참조하십시오

DXF 도형 데이터

아래 표를 참조하십시오
(DXF 데이터 일람은 이쪽)

3DCAD 데이터

CADENAS WEB2CAD 사이트로

※ 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다.
※ 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오.
【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032

카탈로그 · 취급설명서

적용 체인

WT1306-W, WT1515VG-W, WT1515-W, WT1516-W, WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K

주요 제원

형번  재질 등급 가격 배달 DXF 도형 데이터
PDF 외형도
WT-NB76-10-301 10-301 문의하십시오 문의하십시오 DXF PDF
WT-NB76-10-100M9 10-100M9 문의하십시오 문의하십시오 PDF
WT-NB76-CNO SJ-CNO 문의하십시오 문의하십시오 PDF
WT-NB151-10-301 10-301 문의하십시오 문의하십시오 DXF PDF
WT-NB151-10-100M9 10-100M9 문의하십시오 문의하십시오 PDF
WT-NB151-CNO SJ-CNO 문의하십시오 문의하십시오 PDF
WT-NB302-10-301 10-301 문의하십시오 문의하십시오 DXF PDF
WT-NB302-10-100M9 10-100M9 문의하십시오 문의하십시오 PDF
WT-NB302-CNO SJ-CNO 문의하십시오 문의하십시오 PDF
WT-NB151TOL-10-301 10-301 문의하십시오 문의하십시오 DXF PDF
WT-NB151TOL-10-100M9 10-100M9 문의하십시오 문의하십시오 PDF
WT-NB151TOL-CNO SJ-CNO 문의하십시오 문의하십시오 PDF
WT-NB151TOR-10-301 10-301 문의하십시오 문의하십시오 DXF PDF
WT-NB151TOR-10-100M9 10-100M9 문의하십시오 문의하십시오 PDF
WT-NB151TOR-CNO SJ-CNO 문의하십시오 문의하십시오 PDF
WT-NB50-10-301 10-301 문의하십시오 문의하십시오 DXF PDF
WT-NB50-10-100M9 10-100M9 문의하십시오 문의하십시오 PDF
WT-NB50-CNO SJ-CNO 문의하십시오 문의하십시오 PDF
WT-NB99-10-301 10-301 문의하십시오 문의하십시오 DXF PDF
WT-NB99-10-100M9 10-100M9 문의하십시오 문의하십시오 PDF
WT-NB99-CNO SJ-CNO 문의하십시오 문의하십시오 PDF

노트
1.사용온도범위
2. 허용 속도 10-301：윤활유 50 m/min 이하, 윤활 없음 30 m/min 이하, 10-100M9：윤활 없음 30 m/min 이하, SJ-CNO(특수 폴리아미드)：50 m/min 이하
3.SJ-CNO(특수 폴리아미드)는 드라이 분위기 전용입니다.
4. 식품위생법(후생성 고시 제370호)에 대해서, 특수 폴리아미드(SJ-CNO)는 식품 위생법에 적합하지 않습니다.
5.설치 시에는 저두 볼트, 평 와셔, 스프링 와셔를 조립해, 나사부에는 풀림 방지를 도포해 주십시오.
6.WT1306-W형은 WT-NB50-10-301,WT-NB50-10-100M9,WT-NB50-CNO,WT-NB99-10-301,WT-NB99-10-100M9,WT-NB99-CNO

재질에 대해
재질 등급 재질 외관색 용도
10-301 초고 분자량 폴리에틸렌 그린 물, 슬라이더액 윤활 운전시에 최적입니다.
10-100M9 초고분자량 폴리에틸렌(함유품) 화이트 저하중, 저속도의 드라이 운전시에 최적입니다.
SJ-CNO 특수 폴리아미드 보라색 고하중, 고속의 드라이 운전시에 최적입니다.

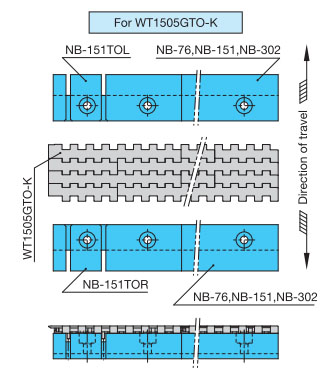

배치 예


[클릭으로 확대]
