톱체인 용 액세서리 주요 제원

TPUN-LH 전용 코너 디스크:TP-C12723T-CD


[클릭으로 확대]
※참고 이미지입니다

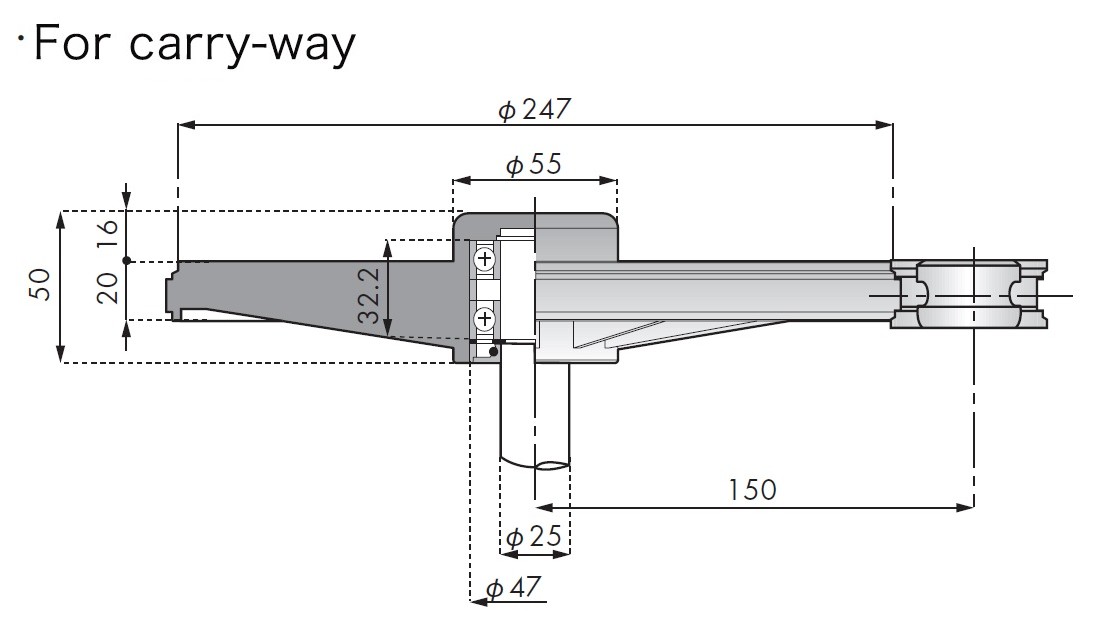

PDF 외형도

TP-C12723T-CD

DXF 도형 데이터

아래 표를 참조하십시오
(DXF 데이터 일람은 이쪽)

카탈로그 · 취급설명서

적용 체인

TPUN535-LH, TPUN550-LH

주요 제원

적용 반송측용 돌아오는 쪽용
형번  TP-C12723T-CD TP-C12725T-CD
재질 강화 폴리아미드
외관색 블랙
베어링 재질 강철
체인 횡방향 반경 mm R150
DXF 도형 데이터 DXF DXF
標準価格 문의하십시오 문의하십시오
배달 문의하십시오 문의하십시오

노트
1. 반송측용과 복귀측용은 샤프트 관통 여부만 다릅니다.
2.베어링·씰링 등은 디스크 본체와 장미로의 출하가 됩니다.
