캠 클러치 박스 에코 오퍼레이션 1
■보일러용 송풍기(FDF)
보일러에서 발생하는 증기는 설비에 따라 다양한 용도로 사용됩니다.
이러한 보일러에서 발생하는 잉여 스팀을 이용하여 송풍기 구동에 사용하여 모터의 전력 소비를 줄일 수 있습니다.
잉여 스팀을 이용한 모터 전력 소비 감소
보일러가 작동하는 동안 송풍기 (FDF)를 구동하기위한 모터 전력은 필요하지 않습니다.
(1) 보일러의 운전 개시시에는 모터로 송풍기를 구동합니다. 이때 캠클러치 B가 맞물립니다. 이 시간 동안 캠 클러치 A가 공회전합니다.
(2) 잉여 스팀에 의해 터빈으로 송풍기의 구동이 시작되면 캠 클러치 A가 맞물립니다. 이 때 캠 클러치 B는 공전하고 모터의 전원은 차단됩니다.

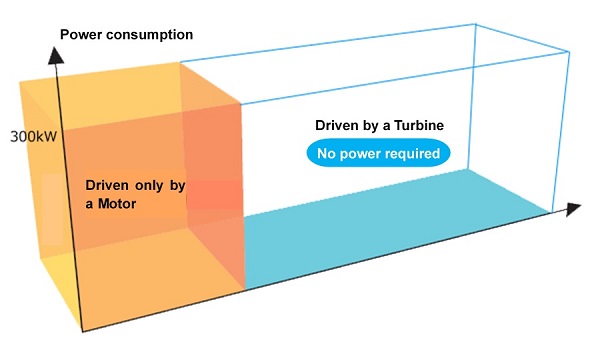

eco 효과
모터로 구동한 경우: 300kW × 24시간 × 360일 × 10엔/kw = 2,592만엔/년
