터프롤러 ^​ 옵션 목록

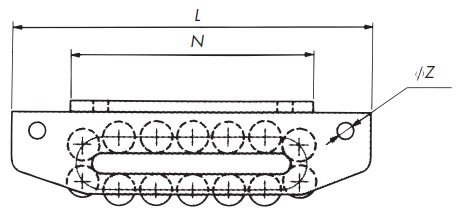

■연장 사이드 플레이트형

안내 방향 전환용 상호 연결

• 용접품 당 후 부착 불가.

[클릭으로 확대]

적용 본체 형번	L mm	Z mm	질량 kg
TUF-J	170	17	3
TUF-6	230	17	6
TUF12	300	17	12
TUF25	400	22	33
TUF1P	230	17	2.4
TUF2P	300	17	6
TUF4P	400	22	19

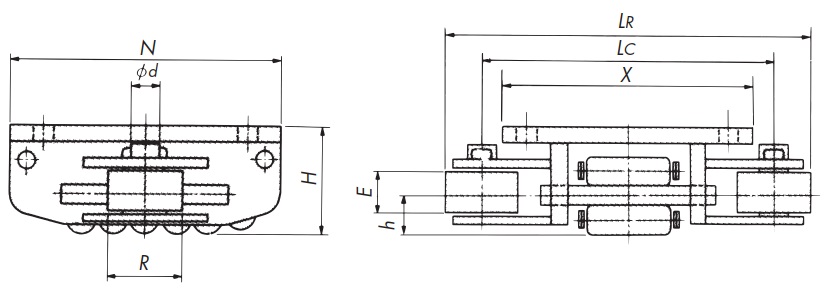

■가로 가이드 롤러 부착

측면 흔들림 방지 스러스트 하중이 작용할 때

• 한쪽에 붙이는 타입과 양쪽에 붙이는 타입이 있습니다.
• 용접품 당 후 부착 불가.

[클릭으로 확대]

단위 mm

적용 본체 형번	N	X	H	R	E	d	h	LC	LR
TUF-J	120	135	51.1	38	16	14.5	20	142	180
TUF6	160	150	66	44.5	23	22	27	174	218
TUF12	210	200	85	60	38	22	40	220	280
TUF25	300	250	130	75	62	31.5	60	285	360

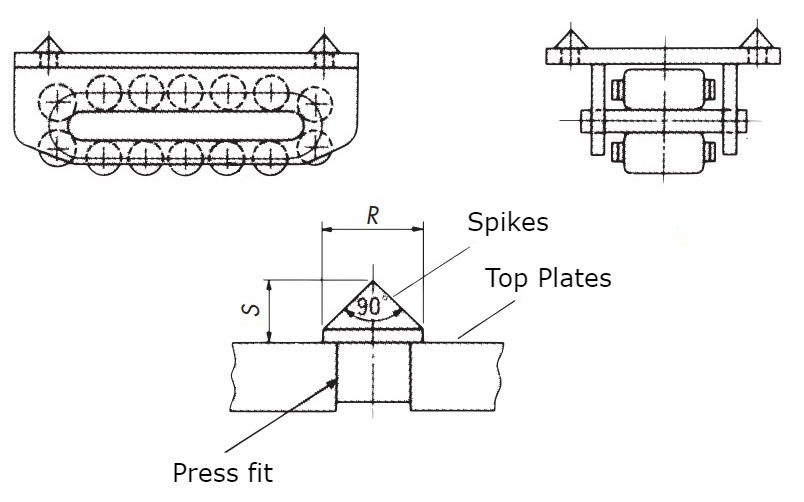

■ 스파이크 포함

나무 팔레트 용

[클릭으로 확대]

단위 mm

적용 본체 형번	R	S
TUF-J	12	7
TUF6	14	8
TUF12	19	10.5

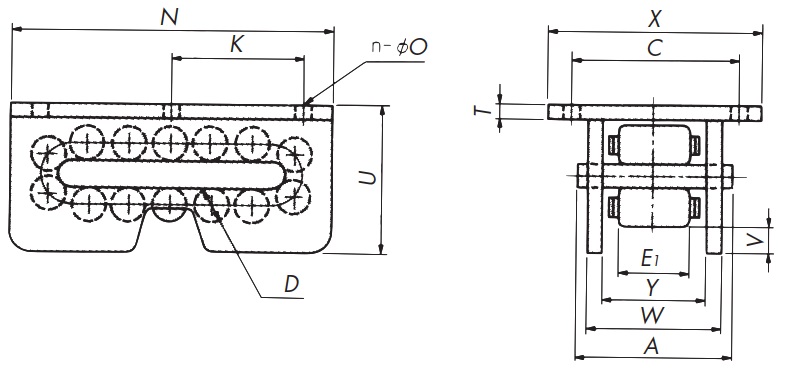

■스커트형

측면 흔들림 방지 스러스트 하중이 작용할 때

• 한쪽에 붙이는 타입과 양쪽에 붙이는 타입이 있습니다.
• ※편측 스커트 부착이 일반적입니다.
• 용접품 당 후 부착 불가.

[클릭으로 확대]

적용 본체 형번	U mm	V mm	Y mm	질량 kg (양측 스커트 포함)
TUF-J	65	14.0	56.5	3
TUF6	85	19.2	72	6.3
TUF12	112	27.0	100	14.5
TUF25	166	36.0	130	37.8

■고무 패드 부착

나무 팔레트 용

• 중량의 균등 분담 요철 노면 스베리 고정에 적합합니다.

■스크레이퍼 부착

레일면에 쓰레기가 있을 때

• 용접품 당 후 부착 불가.

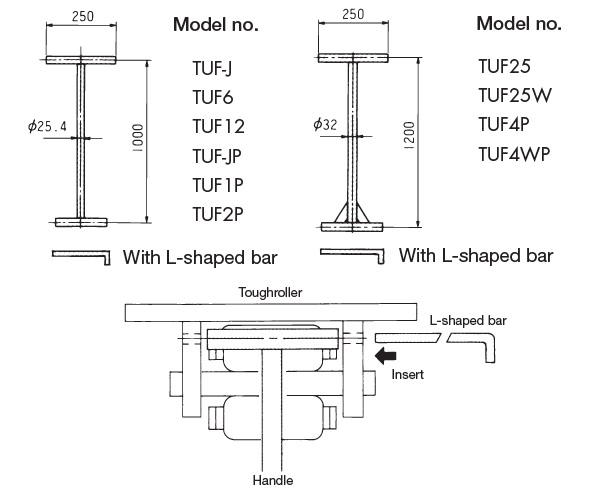

■ 핸들

안내

• 설치 가능한 본체는 연장 사이드 플레이트형입니다.

[클릭으로 확대]

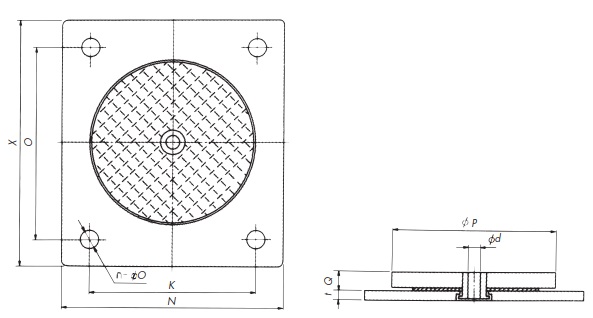

■턴테이블

방향 전환용

• 터프롤러의 톱 플레이트에 볼트로 장착됩니다.

[클릭으로 확대]

적용 본체 형번	P mm	d mm	Q mm	t mm	장착 볼트	질량 kg
TUF-J	90	7	10	6	M8	1.3
TUF1P, TUF6	120	10	13	6	M10	2.4
TUF2P, TUF12	160	14	13	9	M12	5.3
TUF4P, TUF25	200	17.5	17	12	M16	12.1
