스테인리스 드라이브체인 SS사양 주요 제원
RS11-SS-1
[클릭으로 확대]
※참고 이미지입니다
| ※ | CAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공하겠습니다. |
| ※ | CAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
주요 제원
| 사이즈&사양 & 열수 |
열수 | 최대 허용 장력 kN{kgf} |
개략 질량 kg/m |
유닛의 링크 수 |
|---|---|---|---|---|
| RS11-SS-1 | 1 | 0.05{5} | 0.052 | 134 |
노트
1. 부쉬체인 입니다. 롤러가 없습니다.
2. 연결 링크 는 클립, 2면 체결이 됩니다.
3. 오프셋 링크는 없으므로 짝수 링크로 사용하십시오.
4. 유닛 재고품입니다.

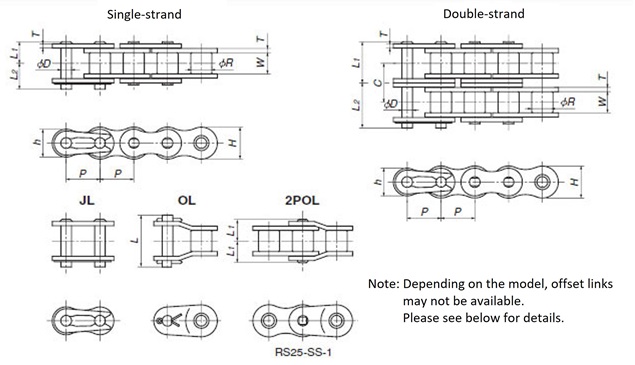

주요 치수 mm
| 피치 P |
부시 직경 R |
안쪽 링크 내부 폭 W |
플레이트 | 핀 | ||||
|---|---|---|---|---|---|---|---|---|
| T | H | h | D | L1 | L2 | |||
| 3.7465 | 2.285 | 1.83 | 0.38 | 3.5 | 3.5 | 1.57 | 2.275 | 3.165 |
적용 연결 링크
| 타입 | 연결 링크 |
|---|---|
| 형번 | RS11-SS-1-MCJL |
| 標準価格 | 문의하십시오 |
| 배달 | 문의하십시오 |
