RSローラチェーン 主要諸元

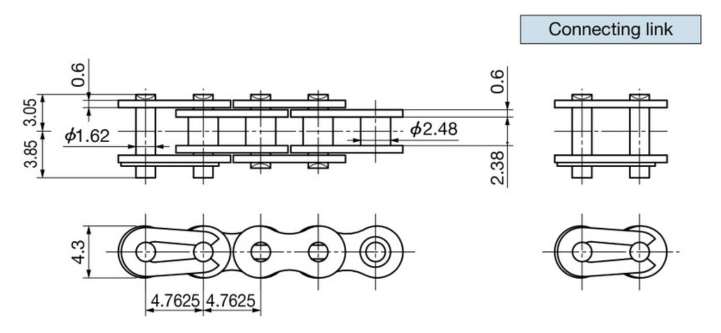

RS15-1
[클릭으로 확대]
※참고 이미지입니다
| ※ | CAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공하겠습니다. |
| ※ | CAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오. 【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032 |
카탈로그 · 취급설명서
주요 제원
| 사이즈 & 열수 |
열수 | 최소 인장 강도 kN{kgf} |
평균 인장 강도 kN{kgf} |
최대 허용 장력 kN{kgf} |
개략 질량 kg/m |
유닛의 링크 수 |
|---|---|---|---|---|---|---|
| RS15-1 | 1 | 1.77{180} | 2.26{230} | 0.31{32} | 0.075 | 210 |
注記
1.オフセットリンクはありませんので、偶数リンクでご使用ください。
2.ブシュチェーンです。ローラはありません。
3.M形継手リンク(JL)をご使用の場合の最大許容張力は0.25kNになります。
4.ユニット在庫品です。
標準価格・納期
| 타입 | 단위 RP 타입 |
|---|---|
| 형번 | RS15-1-RP-U |
| 標準価格 | お問合せください |
| 배달 | お問合せください |
적용 연결 링크
| 타입 | 연결 링크 |
|---|---|
| 형번 | RS15-1-MCJL |
| 標準価格 | お問合せください |
| 배달 | お問合せください |
적용 스프로킷
| 타입 | 1A | 1B | 1C | SD (싱글 듀얼) |
핏
보어 |
록 S타입 |
록 N형 |
|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
|
| 형번 | --- | RS15-1B□T | --- | --- | --- | --- | --- |
| 잇수 범위 | 11T～35T |
