체인 텐셔너의 변위량과 가압력의 관계

• 작용하는 가압력 F(kN)

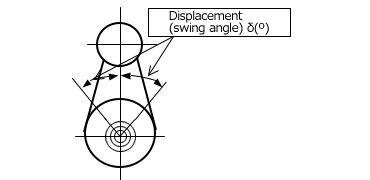

• 변위량(요동각) δ(°)
• 중력 가속도 G=9.80665(m/s ²)

・CT-TCS40, CT-TCS50
F=(0.26×δ+0.8)×G×10^-3 ※누름력의 범위：0～0.15(kN)

・CT-TCS60, CT-TCS80
F=(0.95×δ+1.5)×G×10^-3 ※누름력의 범위：0～0.39(kN)

• 작용하는 가압력 F(kN)

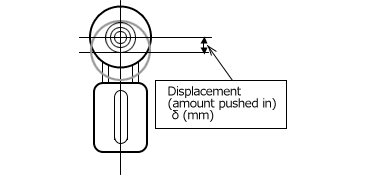

• 변위량(압입량) δ(mm)
• 중력 가속도 G=9.80665(m/s ²)

・CT-ETS40, CT-ETS50, CT-TA40
F=(0.8×δ+8.4)×G×10^-3 ※누름력의 범위: 0.10~0.25(kN)

・CT-ETS60, CT-ETS80, CT-TA50, CT-TA60
F=(1.36×δ+19.1)×G×10^-3 ※누름력의 범위: 0.15~0.39(kN)
