코팅 체인 NEP 사양 NEPTUNE 특징과 채용 사례
쯔바키가 독자적으로 신개발한 특수 코트와 특수 수지 코트의 조합에 의해,
높은 내식성(방청성)과 내약품성을 실현했다
쯔바키 코팅 체인 NEP사양 NEPTUNE이 리뉴얼!
물·알칼리성 약품에 대한 내식성·내약품성은 그대로
소금물에 대한 내식성이 대폭 향상!

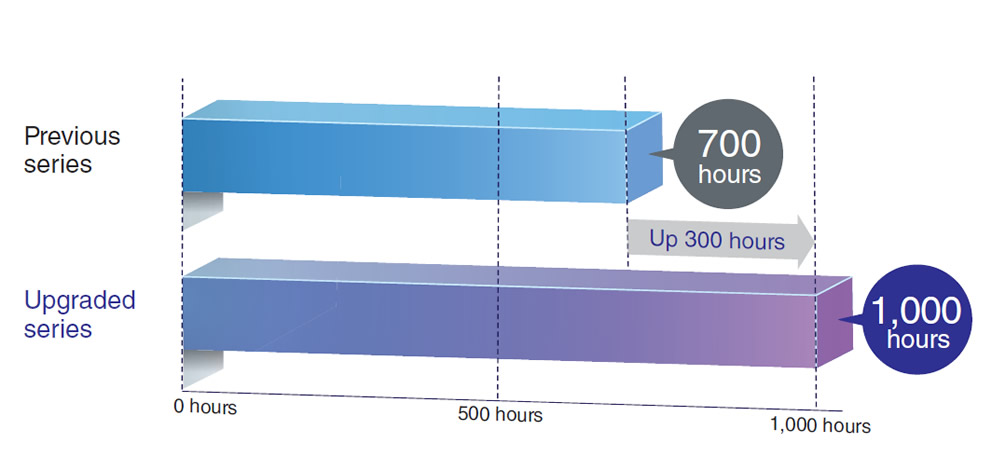

리뉴얼에 의해 염수에의 내식 성능이 종래의 700시간에서 1000시간(당사 대비)으로 향상되었습니다.
또한 식품 가공 설비의 세정 공정에서 자주 사용되는 알칼리성 약품 등에 대한 내약품성도 우수합니다.

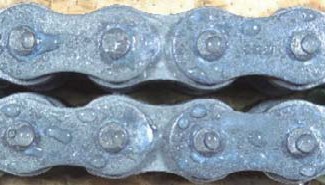

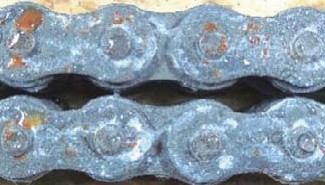

염수 분무 시험
뛰어난 내식·내약품 성능

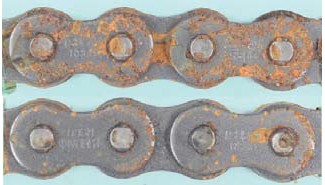

| 내식성(방청성) | 염수 분무 시험 | ||
|---|---|---|---|
| 범용 롤러 체인 | 기존 제품 NEPTUNE | 리뉴얼품 NEPTUNE | |
10시간 경과 |
1000시간 경과 |
1000시간 경과 |
|
- 리뉴얼 사양으로 추가 내식성을 달성. (고부식 환경에서의 시험 방법은 염수 분무 시험 JIS-Z-2371에 준한다)
- 롤러도 플레이트 핀 부시와 같은 코팅을 채용.

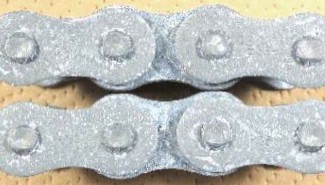

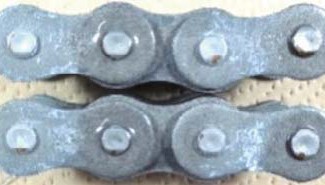

| 내약품성 | 1000ppm 차아염소산나트륨 수용액에 침지 | 5% 수산화나트륨 수용액에 침지 후 염수 분무 시험 |
|---|---|---|
| 리뉴얼품 NEPTUNE | 리뉴얼품 NEPTUNE | |
2000시간 경과 |
|
- 차아염소산나트륨 수용액의 내식성은 종래 사양과 동등을 유지. (차아염소산나트륨 수용액에의 침지 시험 결과를 나타낸다)
- 쯔바키 독자적인 내약품성 평가 방법을 수산화나트륨 수용액용으로 설계.
- 내약품성도 종래 사양 동등 이상을 달성. (45시간 침지 후, 염수 분무 시험 65시간 경과를 나타낸다)

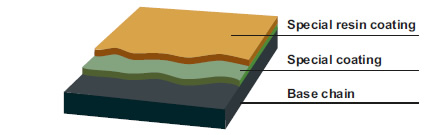

새로운 표면 처리
- 쯔바키가 독자적으로 신개발
- 특수 코트 특수 수지 코트의 신 표면 처리로 높은 내식성 (방청성)과 내 약품성을 실현!
강도 저하 없음
체인 강도(부품 경도)에 영향을 주지 않는 특수 처리를 채용.
체인의 인장 강도와 허용 장력은 표준 스틸 체인과 동일합니다.
| 사양 | 표준 사양 | NEP사양 | 아연 크롬산 복합 코팅 | NP사양 | 스테인리스 SS사양 |
|---|---|---|---|---|---|
| 최소 인장 강도 | 17.7 {1800} | 17.7 {1800} | 16.6 {1690} 주 | 17.7 {1800} | - |
| 최대 허용 장력 | 3.63 {370} | 3.63 {370} | - | 3.04 {310} | 0.69 {70} |
환경 부하 감소
코팅 체인 NEP사양 NEPTUNE은 방청 표면 처리에 사용되는 유해한 6가 크롬을 사용하지 않고 다른 유해한 납, 카드뮴, 수은, 비소 등도 일절 사용하지 않습니다. 또한 RoHS 지령에도 대응합니다.
- RoHS 지령이란...
- 전기·전자기기에서 특정 유해물질의 사용제한에 관한 유럽연합에 의한 지령
NEP사양 NEPTUNE의 채용 사례

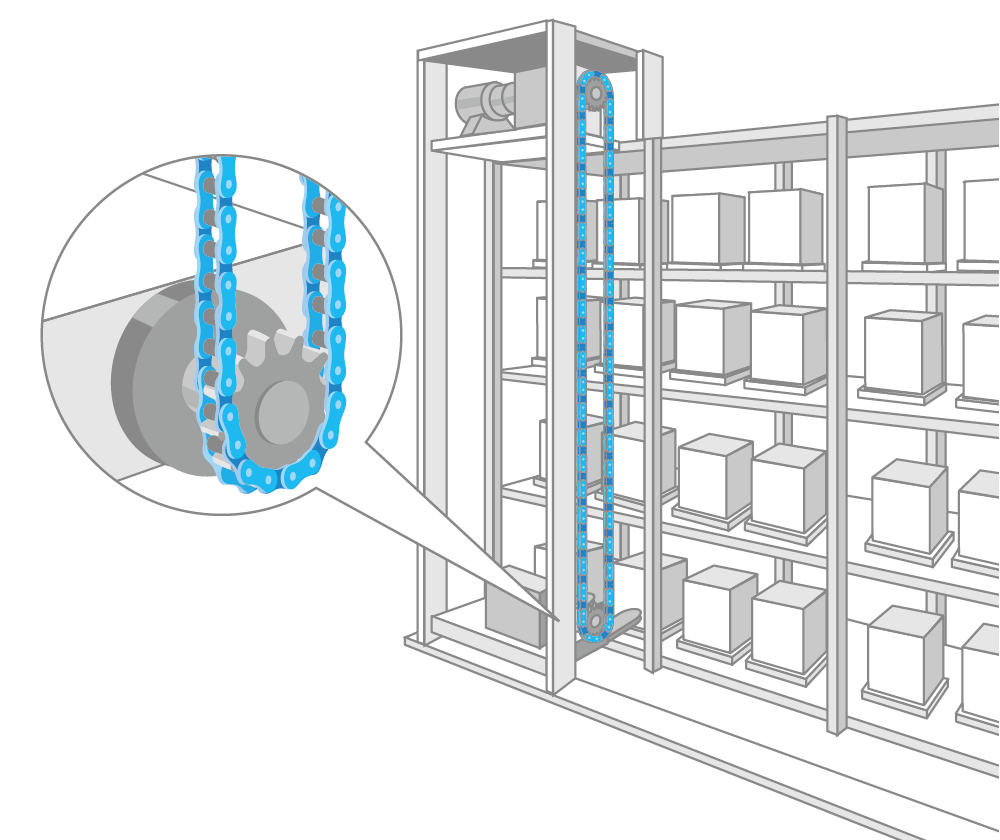

자동 창고
버섯 배양용 스태커 크레인.
고온에서 습도가 높고, 스틸 체인에서는 매우 단기간에 부식 마모하고, 또한 스테인리스 체인에서는 크기가 너무 커지기 때문에 NEP사양을 채용했습니다.

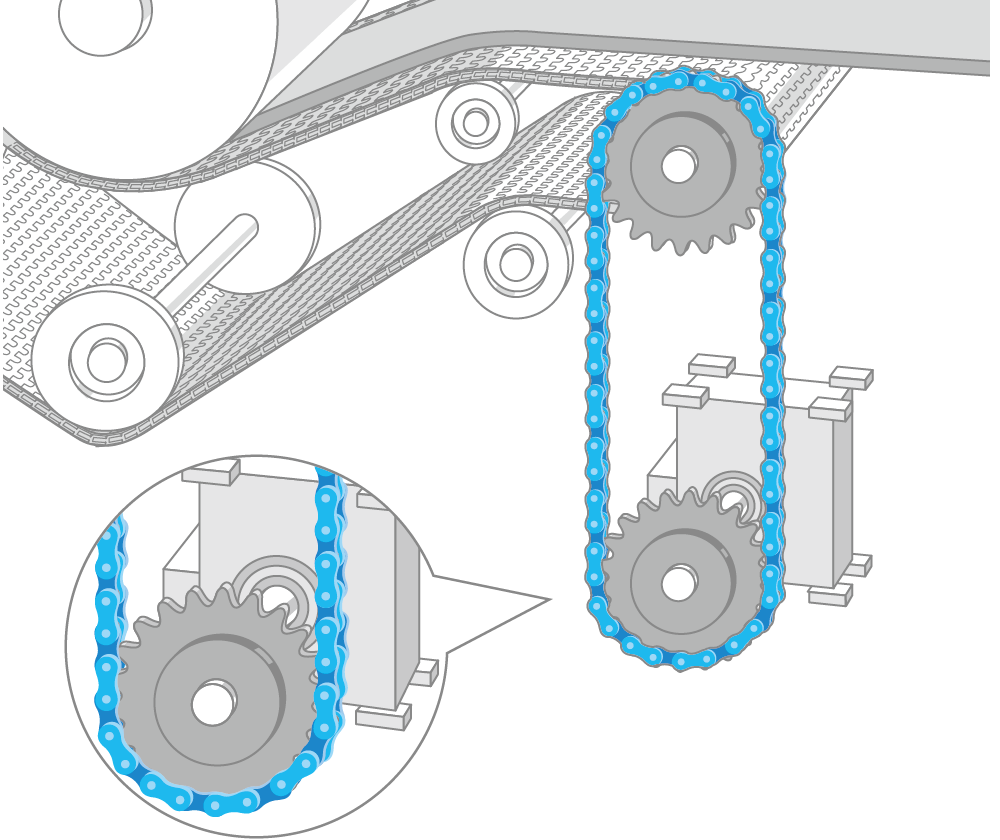

시트 반송의 구동부
습윤 상태의 시트를 반송하는 롤러부의 구동용 체인.
습도가 높은 환경에서 사용되며 시트의 물방울이 체인에 추가로 적용됩니다. 범용 체인에서 장치가 설계되었지만, 예상 이상의 부식 환경 때문에 부식이 문제에.
동등한 전동 능력과 높은 내식성을 가지는 NEP사양에 의해, 설비 개수를 하지 않고 부식 문제를 해결할 수 있었습니다.
세척기
음식이 가방에 포장된 파우치 세척기.
체인은 중량물 운반에 사용되며 대량의 세척수에 노출됩니다.
지금까지 타사제 스테인리스 체인을 사용하고 있었습니다만, 체인의 마모 신장에 의해 체인을 자주 교환하고 있었습니다.
뛰어난 내식성에 더해, 열처리를 실시한 체인과 동등한 내마모 성능을 가지는 NEP사양의 채용에 의해, 런닝 코스트가 개선되어 가동 효율이 향상했습니다.

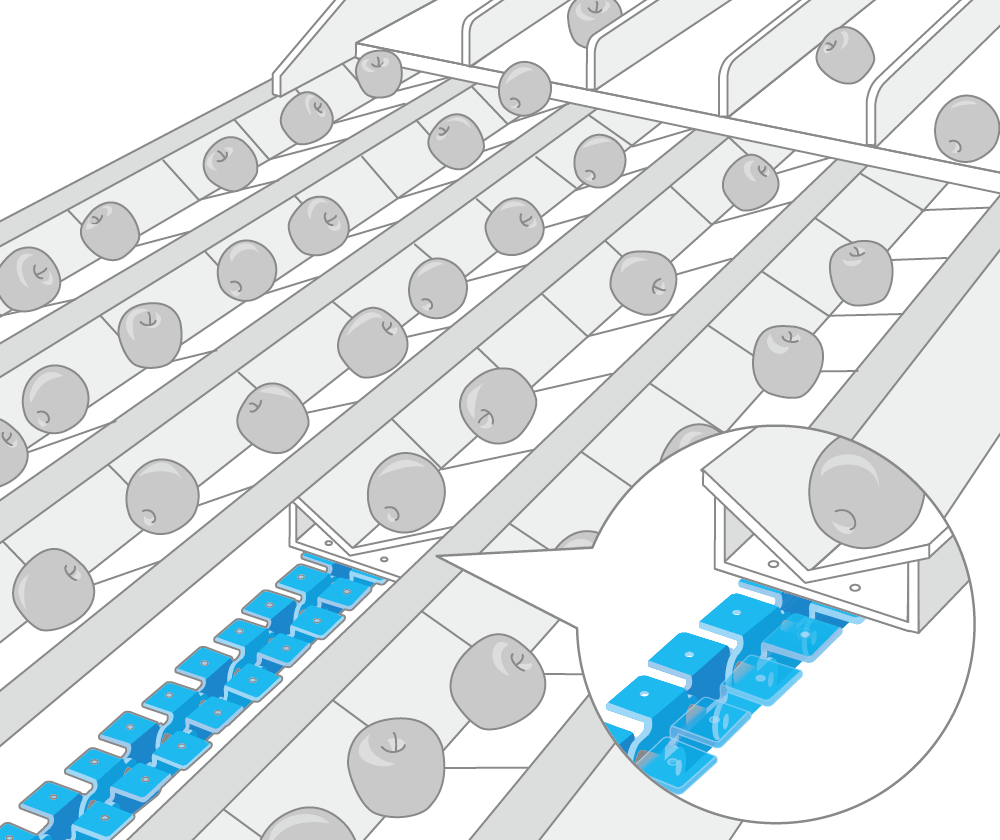

선과기
대량의 과일을 빠르고 효율적으로 선별하는 선과기.
체인은 고객이 장비를 선택하는 품질 기준 중 하나입니다.
NEP사양은 균일한 길이, 마모 신장에 대한 뛰어난 성능 등 쯔바키의 안정된 품질에 더해, 세정 환경하에서의 내부식 성능에 의해, 장치의 인도 시간 단축과 안정 가동에 공헌하고 있습니다.
