케이블 베이어 플라스틱 시리즈 특수 사양

선회사양

  • 로봇 등의 선회부에 케이블 호스를 접속하는 경우에 사용할 수 있습니다. 선회사양의 플라스틱 케이블 베이어 베어는 일부 구조가 표준품과 다릅니다. 외형치수는 표준품과 동일합니다.
    채용에 있어서는 당사에 문의해 주십시오.
  • 적용품종-TKP형・TKC형・TK형 ※TKUA형에서도 가능합니다. 검토할 때는 당사에 문의해 주십시오.

[클릭으로 확대]

■ 본체 링크

표준 부품에 추가공을 실시해 양방향으로 굴곡 되다 하고 있습니다.

■ 설치금구・브라켓

이동단측 혹은 고정단측의 어느 한쪽에 대해서, 표준 부품에 추가공을 실시해, 양방향으로 굴곡 되다 (듯이) 하고 있습니다.
단, 설치 레이아웃·형식에 따라 표준 부품 그대로 사용할 수 있는 경우도 있습니다.

이 페이지 위로 돌아가기

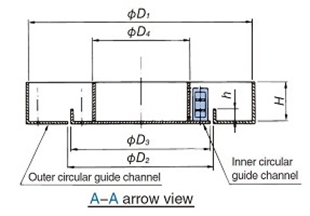

사양 일람・치수

■ 내주 드럼 직경(ΦD4)이 정해져 있는 경우
역 R
R1 mm
외주 드럼 직경 D1
mm
D2
mm
D3
mm
외주벽 높이 H
mm
가이드 높이 h
mm
최대 이동 속도
m/min
TKP35H22特殊形D4/2+25D4+4R+100D4+106D4+100W+252030
TKP45H25特殊形D4/2+30D4+4R+120D4+126D4+120W+403030
TKP58H39特殊形D4/2+35D4+4R+140D4+146D4+140W+505030
TKP68H46特殊形D4/2+40D4+4R+160D4+166D4+160W+555030
TKP62H34特殊形D4/2+40D4+4R+160D4+166D4+160W+555030
TKP90H50特殊形D4/2+50D4+4R+200D4+206D4+200W+605030
TKP125H74特殊形D4/2+65D4+4R+260D4+266D4+260W+705030
■ 외주 드럼 직경(ΦD1)이 정해져 있는 경우
역 R
R1 mm
내주 드럼 직경 D4
mm
D2
mm
D3
mm
외주벽 높이 H
mm
가이드 높이 h
mm
최대 이동 속도
m/min
TKP35H22特殊形D1/2-2R-25D1-4R-100D1-4R+6D1-4RW+252030
TKP45H25特殊形D1/2-2R-30D1-4R-120D1-4R+6D1-4RW+403030
TKP58H39特殊形D1/2-2R-35D1-4R-140D1-4R+6D1-4RW+505030
TKP68H46特殊形D1/2-2R-40D1-4R-160D1-4R+6D1-4RW+555030
TKP62H34特殊形D1/2-2R-40D1-4R-160D1-4R+6D1-4RW+555030
TKP90H50特殊形D1/2-2R-50D1-4R-200D1-4R+6D1-4RW+605030
TKP125H74特殊形D1/2-2R-65D1-4R-260D1-4R+6D1-4RW+705030
■ TKC34H25W130R70의 준표준품
역 R
R1 mm
외주 드럼 직경 D1
mm
D2
mm
D3
mm
D4
mm
외주벽 높이 H
mm
가이드 높이 h
mm
최대 이동 속도
m/min
TKC34H25W130R70
특수형
1706904003942901604040
1406303403342301604040
2057504704643501604040
이 페이지 위로 돌아가기

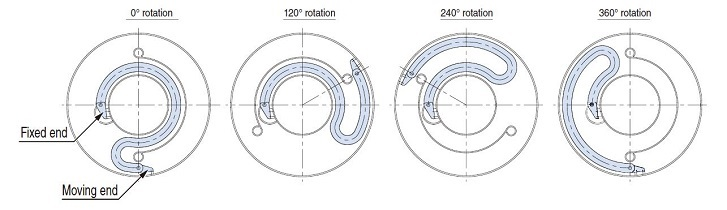

내주 선회의 궤적


[클릭으로 확대]
이 페이지 위로 돌아가기

외주 선회의 궤적


[클릭으로 확대]
이 페이지 위로 돌아가기
