케이블 베이어 ​ 스틸 시리즈 TKI형 주요 제원

TKI

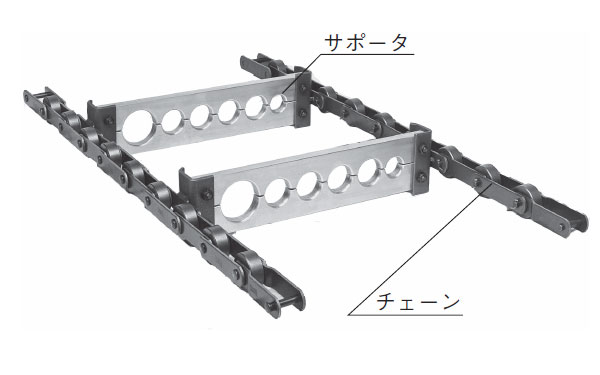

구조


[클릭으로 확대]
PDF 외형도

문의하십시오

DXF 도형 데이터

문의하십시오
(DXF 데이터 일람은 이쪽)

카탈로그 · 취급설명서

기본 사양

고빈도· 장스트로크에 적합합니다.

최대 이동 스트로크 m 100
케이블・호스 최대 외경 mm 80
케이블・호스 최대 질량 kg/m 100
최대 이동 속도 m/min 120
사용온도범위 -10ﾟC～150ﾟC
본체 재질 강철
서포터 재질 알루미늄

노트
1. 본 상품의 선정・주문에는 당사와의 협의가 필요합니다. 당사에 문의해 주십시오.

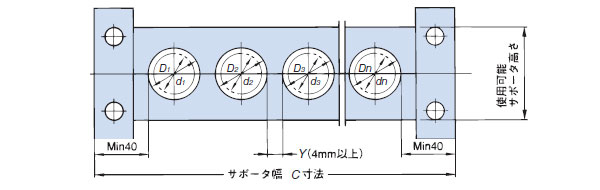

서포터 치수


[클릭으로 확대]

표준 서포터 높이와 케이블 호스 외경과의 관계 단위: mm
서포터 높이 서포터 구멍 최대 직경 케이블 호스
최대 외경
65 50 46
75 60 55
90 66 60
110 88 80
표준 서포터 폭(C)과 굴곡 반경 (R)의 관계 단위: mm
굴곡 반경 R 서포터 높이
사용 범위		 표준 서포터 폭
(50mm 간격) C
175 65～110 100～500
200 100～600
250 150～700
300 150～900
350 200～1000
400 200～1200
500 250～1500

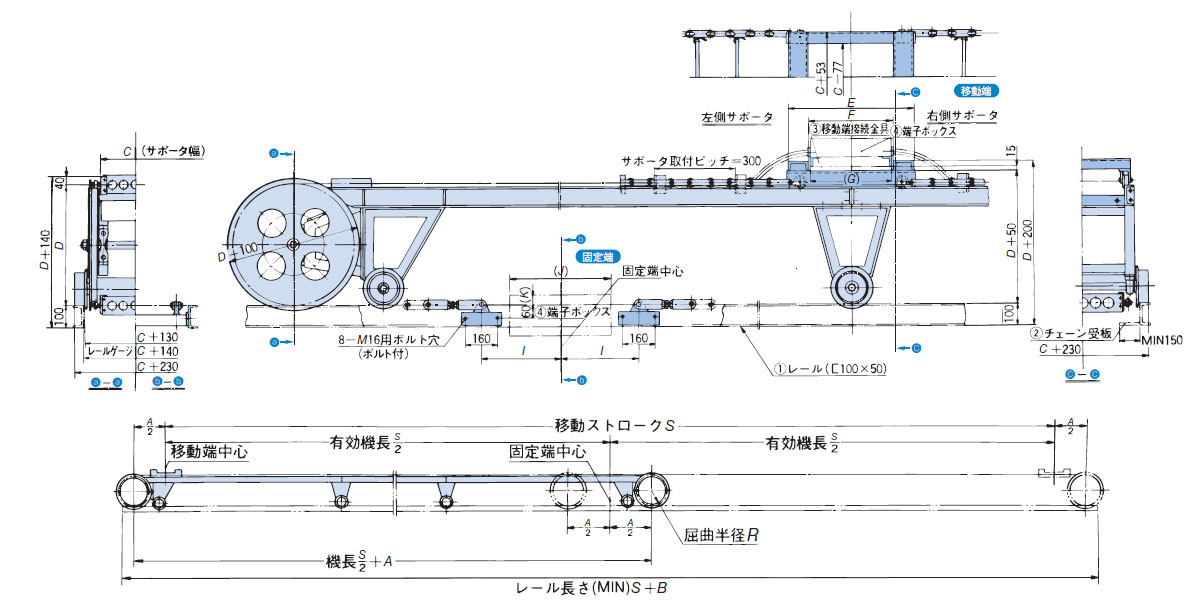

치수도


[클릭으로 확대]

노트
・표준 도장색은 맨셀 기호 2.5B6/2입니다.
・이동단, 고정단 각각의 양측의 서포터는 클램프 서포터로서 케이블・호스를 클램프하므로 실외경을 알려 주십시오.
※고객 시공 범위：①레일 ②체인 수판 ③이동단 접속금구 ④단자 박스

단위: mm
굴곡 반경 R 드럼 직경 D A B E F (G) I (J) (K)
175 350 1800 2000 620 420 MAX
410		 390 MAX
500		 MAX
40
200 400
250 500
300 600
350 700
400 800 2000 2500 820 620 MAX
610		 440 MAX
600		 MAX
60
500 1000
