케이블 베이어 ​ 액세서리 지지 롤러 주요 제원

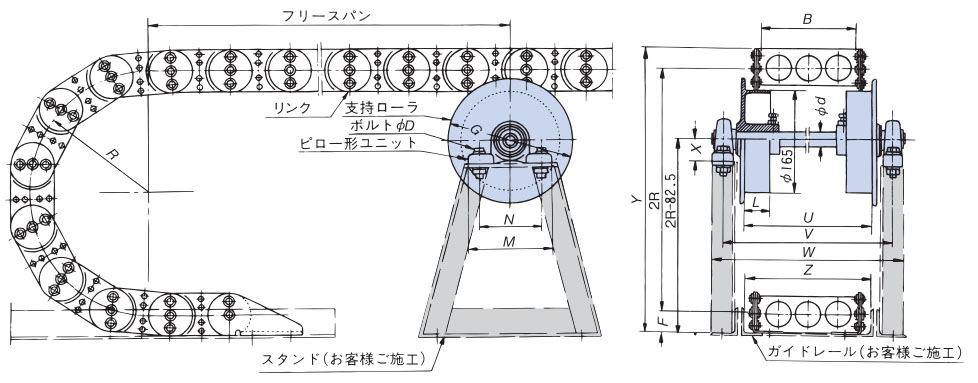

치수도


[클릭으로 확대]
DXF 도형 데이터

문의하십시오
(쯔바키 제품 전 DXF 데이터 일람은 이쪽)

카탈로그 · 취급설명서

사이즈 최소
서포터 치수
B mm		 최소
굴곡 반경
R mm		 d
mm		 G
mm		 M
mm		 N
mm		 U
mm		 V
mm		 W
mm		 L
mm		 F
mm		 X
mm		 Y
mm		 Z
mm		 볼트 직경
D mm
TK070 80 125 25 205 140 105 B+45 B+115 B+153 45 25 36.5 2R+50 B+40 M12
TKS070 100
TK095 80 35 2R+70
TKS095 100
TK130 100 200 285 B+55 B+125 B+163 48 2R+96 B+50
TK180 125 250 70 2R+140
TKH250 350 350 40 365 184 137 B+75 B+176 B+230 55 110 49.2 2R+220 B+70 M16

노트
1.지지 롤러를 주문할 때는 케이블 베이어 형식 외에 굴곡 반경 ・서포터 폭(프레임 폭)을 반드시 연락해 주십시오.
2. TK070, TKS070의 R75, R90에 대한 지지 롤러도 디자인 스톡입니다.
3. 스탠드는 설치조건에 따라 다르므로, 설치관계 치수를 지시하신 후 용명을 받으면 제작합니다.
4. 지지롤러의 플랜지내폭(U치수)은 이동단의 왕복방향과 평행하게 설치해 주십시오.
5. 지원 롤러는 모두 주문 생산품입니다.
6. 서포터가 L형 클립 부착인 경우는 반드시 명기해 주십시오.
7. 스테인리스 사양은 특수품이므로 당사에 문의해 주십시오.
8. 이동단 금구를 내주측에 설치한 경우, 지지 롤러에 접촉하지 않도록 하십시오.


형번

TK형용

형번  적용 케이블 베이어 본체 희망 가격 배달
TK070-SPR TK070R* 문의하십시오 문의하십시오
TK095-SPR TK095R* 문의하십시오 문의하십시오
TK130-SPR TK130R* 문의하십시오 문의하십시오
TK180-SPR TK180R* 문의하십시오 문의하십시오

TKS형용

형번  적용 케이블 베이어 본체 희망 가격 배달
TKS070-SPR TKS070R* 문의하십시오 문의하십시오
TKS095-SPR TKS095R* 문의하십시오 문의하십시오

TKH형용

형번  적용 케이블 베이어 본체 희망 가격 배달
TKH250-SPR TKH250* 문의하십시오 문의하십시오
