케이블 베이어 ​ 액세서리 케이블 및 호스 클램프 주요 제원

카탈로그 · 취급설명서

케이블 베이어로 케이블이나 호스를 지지 안내하는 경우, 케이블·호스 양단을 고정(클램프) 하지 않으면, 이동시에 케이블 베이어와 케이블·호스의 움직임에 어긋남이 생겨 케이블·호스가 접동 마모 등에 의해 손상될 우려가 있습니다.
쯔바키 케이블 호스 클램프는 케이블 호스를 간단하고 확실하게 클램핑하여 케이블 호스 손상을 방지합니다.
케이블・호스의 외경이나 배선・배치에 따라 최적의 케이블・ 호스 클램프를 선택해 주십시오.

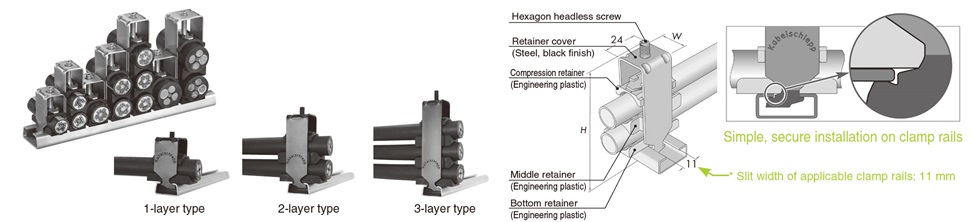

LineFix 케이블 클램프


[클릭으로 확대]

자세한 정보

타입 형번  적합 케이블 외경 Φ mm W
mm		 H 최대
mm		 희망 가격 배달 DXF 도형 · 3DCAD 데이터
최소 최대
1단 CL-LF12-16121655문의하십시오문의하십시오 DXF・3DCAD
CL-LF14-112141852문의하십시오문의하십시오 DXF・3DCAD
CL-LF16-114162054문의하십시오문의하십시오 DXF・3DCAD
CL-LF18-116182256문의하십시오문의하십시오 DXF・3DCAD
CL-LF20-118202459문의하십시오문의하십시오 DXF・3DCAD
CL-LF22-120222661문의하십시오문의하십시오 DXF・3DCAD
CL-LF26-122263070문의하십시오문의하십시오 DXF・3DCAD
CL-LF30-126303474문의하십시오문의하십시오 DXF・3DCAD
CL-LF34-130343878문의하십시오문의하십시오 DXF・3DCAD
CL-LF38-134384282문의하십시오문의하십시오 DXF・3DCAD
CL-LF42-138424691문의하십시오문의하십시오 DXF・3DCAD
2단 CL-LF12-26121673문의하십시오문의하십시오 DXF・3DCAD
CL-LF14-212141874문의하십시오문의하십시오 DXF・3DCAD
CL-LF16-214162082문의하십시오문의하십시오 DXF・3DCAD
CL-LF18-216182286문의하십시오문의하십시오 DXF・3DCAD
CL-LF20-218202491문의하십시오문의하십시오 DXF・3DCAD
CL-LF22-220222695문의하십시오문의하십시오 DXF・3DCAD
CL-LF26-2222630108문의하십시오문의하십시오 DXF・3DCAD
CL-LF30-2263034121문의하십시오문의하십시오 DXF・3DCAD
CL-LF34-2303438129문의하십시오문의하십시오 DXF・3DCAD
3단 CL-LF12-36121698문의하십시오문의하십시오 DXF・3DCAD
CL-LF14-312141898문의하십시오문의하십시오 DXF・3DCAD
CL-LF16-3141620105문의하십시오문의하십시오 DXF・3DCAD
CL-LF18-3161822111문의하십시오문의하십시오 DXF・3DCAD
CL-LF20-3182024118문의하십시오문의하십시오 DXF・3DCAD
CL-LF22-3202226130문의하십시오문의하십시오 DXF・3DCAD

노트
1.재질: 스틸제
2. 스테인리스제로의 대응도 가능합니다. 당사에 문의해 주십시오.

빗살 이빨형 케이블 클램프

A타입


[클릭으로 확대]

자세한 정보

형번  b1
mm		 b4
mm		 빗 잇수 희망 가격 배달 DXF 도형 · 3DCAD 데이터
CL-COMB-A-5449213문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-A-7974465문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-A-10499717문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-A-129124969문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-A-15414912111문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-A-17917914613문의하십시오문의하십시오 DXF・3DCAD

재질: 엔지니어링 플라스틱 제

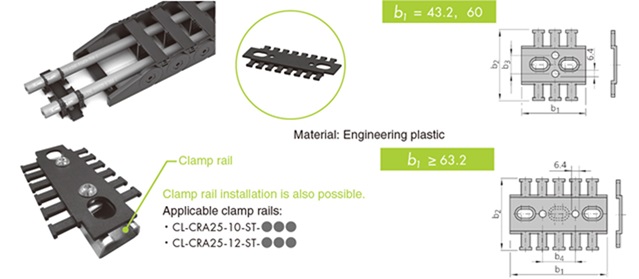

B타입


[클릭으로 확대]

자세한 정보

형번  b1
mm		 b2
mm		 b3
mm		 b4
mm		 t
mm		 빗 잇수 희망 가격 배달 DXF 도형 · 3DCAD 데이터
CL-COMB-B-5043.25314-73문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-65605314-74문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-7063.253-1574문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-9083.253-3576문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-959570-2076문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-115108.253-6078문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-12012070-4078문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-14013553-75710문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-14214253-875.510문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-14514570-65710문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-16516053-100712문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-17017070-90712문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-19519570-115714문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-22022070-140716문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-24524570-165718문의하십시오문의하십시오 DXF・3DCAD
CL-COMB-B-27027070-190720문의하십시오문의하십시오 DXF・3DCAD

재질: 엔지니어링 플라스틱 제


ZL 타입

1단 타입


[클릭으로 확대]

자세한 정보

형번  A
mm		 B
mm		 C
mm		 DB
mm		 빗 잇수 희망 가격 배달 도형 데이터
ZL3938.519.59103 문의하십시오문의하십시오 DXF
ZL6059.543.5974 문의하십시오문의하십시오 DXF
ZL8786.56899.56 문의하십시오문의하십시오 DXF
ZL103102.58499.57 문의하십시오문의하십시오 DXF
ZL121121102.599.58 문의하십시오문의하십시오 DXF
ZL140139.512199.59 문의하십시오문의하십시오 DXF

재질: 엔지니어링 플라스틱 제

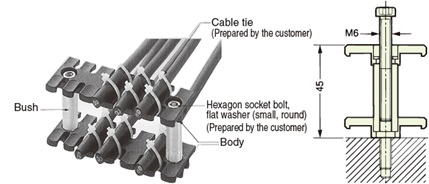

2단 타입


[클릭으로 확대]

자세한 정보

형번  A
mm		 B
mm		 C
mm		 DB
mm		 빗 잇수 희망 가격 배달 도형 데이터
ZL39-238.519.59106 문의하십시오문의하십시오 DXF
ZL60-259.543.5978 문의하십시오문의하십시오 DXF
ZL87-286.56899.512 문의하십시오문의하십시오 DXF
ZL103-2102.58499.514 문의하십시오문의하십시오 DXF
ZL121-2121102.599.516 문의하십시오문의하십시오 DXF
ZL140-2139.512199.518 문의하십시오문의하십시오 DXF

부시 재질: 스틸(아연 도금)

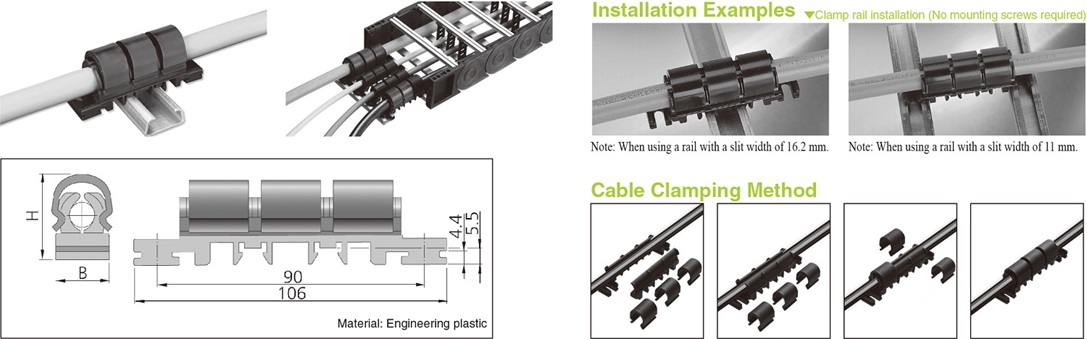

SZL형 케이블 클램프


[클릭으로 확대]

자세한 정보

특징
・공구 불필요로 설치가 간단
・나사나 결속 밴드를 사용하지 않고 고정
・케이블과의 접촉면이 넓고, 케이블에 주는 스트레스를 작게 확실하게 고정

형번  적합 케이블 외경 Φ
mm		 B
mm		 H
mm		 희망 가격 배달 DXF 도형 · 3DCAD 데이터
최소 최대 최소 최대
CL-SZL-858161628 문의하십시오문의하십시오 DXF・3DCAD
CL-SZL-10810.5202030 문의하십시오문의하십시오 DXF・3DCAD
CL-SZL-1410.514.5232635 문의하십시오문의하십시오 DXF・3DCAD
CL-SZL-1814.518253240 문의하십시오문의하십시오 DXF・3DCAD
CL-SZL-221822303644 문의하십시오문의하십시오 DXF・3DCAD
CL-SZL-272227343950 문의하십시오문의하십시오 DXF・3DCAD
CL-SZL-322732394456 문의하십시오문의하십시오 DXF・3DCAD

재질: 엔지니어링 플라스틱 제

호스 클램프


[클릭으로 확대]

자세한 정보

타입 형번  적합 케이블 외경 Φ
mm		 Hsch
mm		 Bsch
mm		 볼트 개수 희망 가격 배달
최소 최대
CL-BS-0CL-BS-0-066727281문의하십시오문의하십시오
CL-BS-0-0778문의하십시오문의하십시오
CL-BS-0-0889문의하십시오문의하십시오
CL-BS-0-09910문의하십시오문의하십시오
CL-BS-0-101012문의하십시오문의하십시오
CL-BS-1CL-BS-1-066727372문의하십시오문의하십시오
CL-BS-1-0778문의하십시오문의하십시오
CL-BS-1-0889문의하십시오문의하십시오
CL-BS-1-09910문의하십시오문의하십시오
CL-BS-1-101011문의하십시오문의하십시오
CL-BS-1-121214문의하십시오문의하십시오
CL-BS-2CL-BS-2-14141633422문의하십시오문의하십시오
CL-BS-2-161618문의하십시오문의하십시오
CL-BS-2-181820문의하십시오문의하십시오
CL-BS-3CL-BS-3-20202236502문의하십시오문의하십시오
CL-BS-3-222223문의하십시오문의하십시오
CL-BS-3-232325문의하십시오문의하십시오
CL-BS-3-252527문의하십시오문의하십시오
CL-BS-3-27273042592문의하십시오문의하십시오
CL-BS-3-303034문의하십시오문의하십시오
CL-BS-4CL-BS-4-32323442592문의하십시오문의하십시오
CL-BS-4-34343658712문의하십시오문의하십시오
CL-BS-4-353537문의하십시오문의하십시오
CL-BS-4-383840문의하십시오문의하십시오
CL-BS-4-404042문의하십시오문의하십시오
CL-BS-4-424244문의하십시오문의하십시오
CL-BS-5CL-BS-5-45454866862문의하십시오문의하십시오
CL-BS-5-484851문의하십시오문의하십시오
CL-BS-5-515154문의하십시오문의하십시오

전용 볼트, 너트는 부속되어 있습니다. (클램플레일은 별도 주문하실 필요가 있습니다)

클램플레일

치수도 형번  길이 mm 슬릿 폭 mm 재질 희망 가격 배달 DXF 도형 · 3DCAD 데이터

[클릭으로 확대]
CL-CRA25-10-ST-50050011 강철 문의하십시오문의하십시오 DXF・3DCAD
CL-CRA25-10-ST-10001000문의하십시오문의하십시오 DXF・3DCAD

[클릭으로 확대]
CL-CRA25-12-ST-500500문의하십시오문의하십시오 DXF・3DCAD
CL-CRA25-12-ST-10001000문의하십시오문의하십시오 DXF・3DCAD

[클릭으로 확대]
CL-CRA34-15-ST-50050016.2 문의하십시오문의하십시오 DXF・3DCAD
CL-CRA34-15-ST-10001000문의하십시오문의하십시오 DXF・3DCAD

임의의 길이에서도 대응합니다. (수주 생산품)
