산업별 도입 사례 제빵 업계 | 쯔바키 산업용 기계제품 정보 사이트

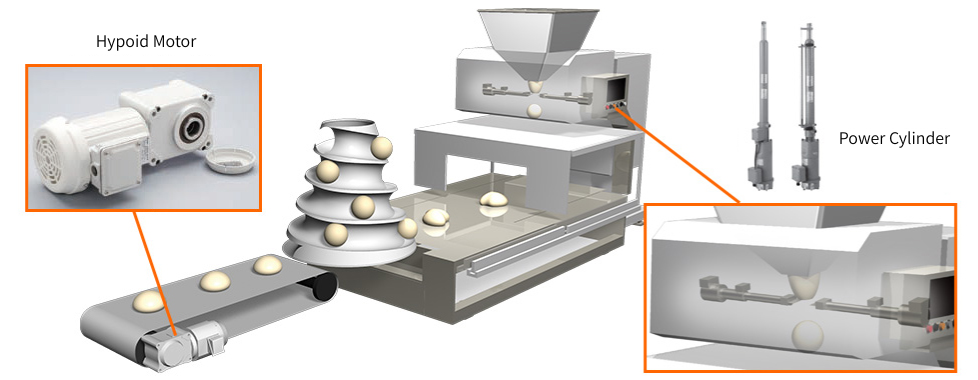

대응 기종	하이포이드 모터 TA 시리즈 (중공 축형 만)
모터 용량(kw)	0.2kW, 0.4kW
감속비	1/10-1/200
사양 기호	FD
모터 핀	없음
모터 팬	없음(0.2kW만 대응)
알루미늄 다이캐스팅 단자함	슬림형
팬 커버	수지제

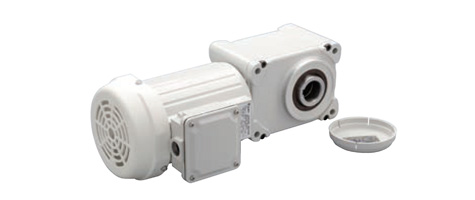

특징	식품용 H1 그리스 봉입 중공축 타입의 출축 커버 부착
옵션 대응	중공축 파워록 부착

동영상 콘텐츠 식품 산업용 소형 기어 모터

하이포이드 모터에 대해 자세히 알아보기

제품 상세 페이지로

제품에 관한 질문은 이쪽으로부터

문의 양식으로

제빵
발효 공정

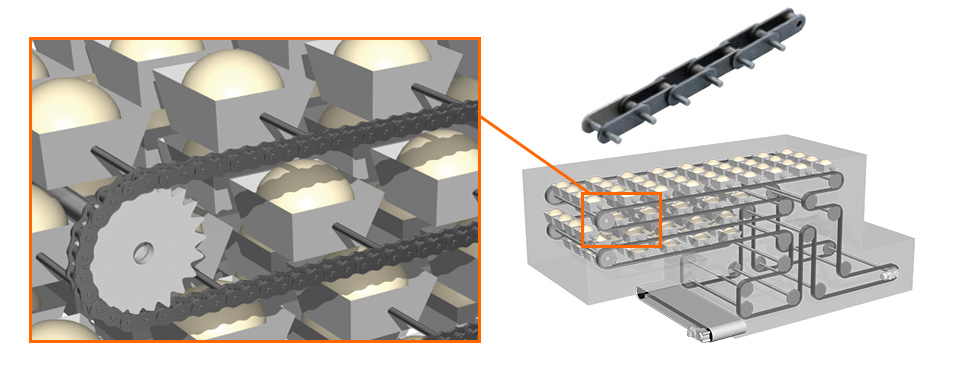

첫 발효가 끝나고, 분할·둥근이 끝난 천을 통통하게 부풀리기 위해, 중간 발효기 안을 순환시킵니다.
직물의 반송·기계의 구동에, 츠바키의 컨베이어 체인이나 감속기가 활약하고 있습니다.

중간 발효기-소형 컨베이어 체인 / 람다체인 (무급유 컨베이어 체인) -

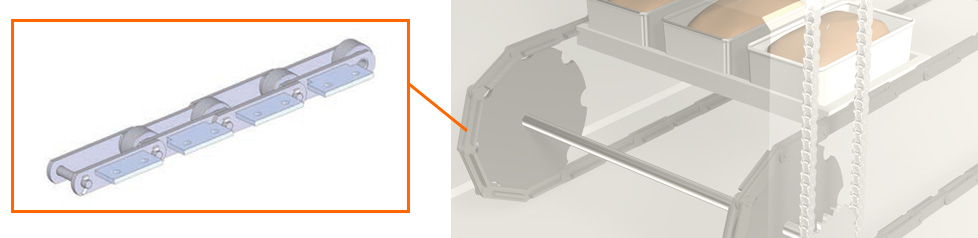

어태치먼트 소형 컨베이어 체인

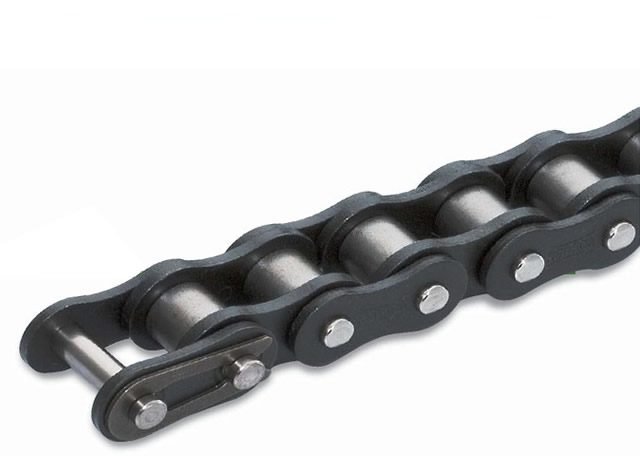

충실한 라인업의 소형 컨베이어 체인 입니다만, 한층 더 고객의 요구에 맞춘 특수 어태치먼트 첨부 체인을 많이 제작・납입하고 있습니다. 체인에 설치하는 다양한 브라켓에도 대응 가능한, 연장 핀 부착이나 특수 어태치먼트도 제작할 수 있습니다.

연장 핀 부착 소형 컨베이어 체인

어태치먼트 부착 소형 컨베이어 체인에 대해 자세히 알아보기

제품 상세 페이지로

제품에 관한 질문은 이쪽으로부터

문의 양식으로

제빵
소성 공정

발효에 의해 통통 완성된 천을 시간을 들여 오븐에서 구워 갑니다.

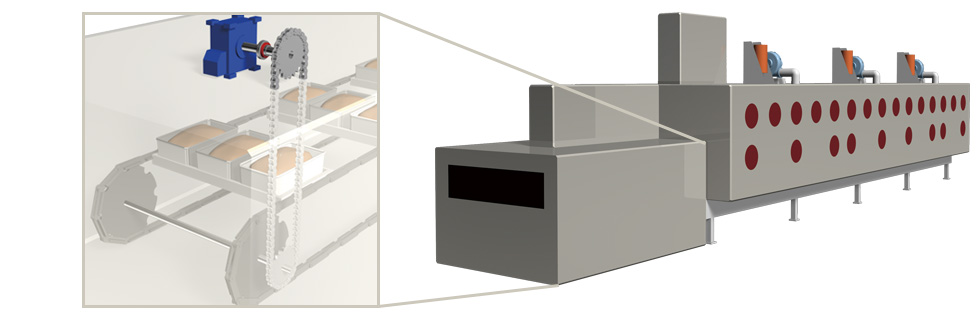

오븐 내에서의 반송에 츠바키 컨베이어 체인이, 체인의 구동에는 트로이드라이브, 장치의 보호에는 쇼크 가드가 사용되고 있습니다

터널 오븐 -대형 컨베이어 체인 / 트로이드라이브 / 쇼크 가드-

대형 컨베이어 체인

다양한 사이즈의 형을 반송하기 위해, 피치나 어태치먼트의 특수 제작이 가능한, 츠바키의 대형 컨베이어 체인 채용되고 있습니다.
터널 오븐은 기장 길고 부하도 높기 때문에 인장 강도를 UP한 사양이나 내마모성을 향상시킨 사양도 사용되고 있습니다.

대형 컨베이어 체인에 대해 자세히 알아보기

제품 상세 페이지로

제품에 관한 질문은 이쪽으로부터

문의 양식으로

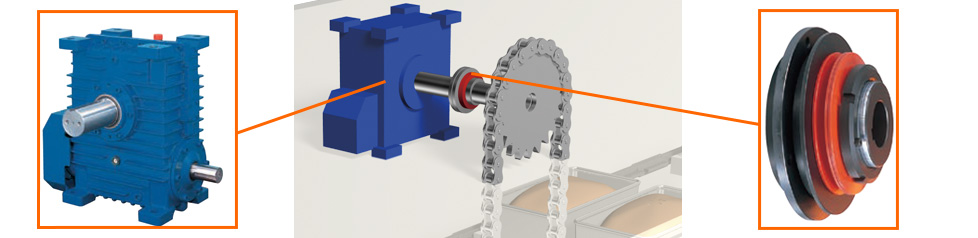

트로이드라이브 (북형웜 감속기)

기장 긴 주무 체인 구동용으로는 고효율로 컴팩트한 트로이드라이브를 채용하고 있습니다. 북형의 토로이드 웜 기어를 채용한, 고성능 웜입니다.

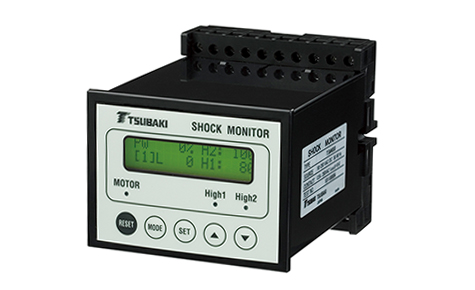

쇼크 가드 (기계식 과부하 보호 기기)

과부하 발생시 장치의 파손을 방지하기 위해 쇼크 가드가 사용됩니다. 기계식은 자동 복귀도 용이하기 때문에 대폭적인 라인 정지를 방지합니다.

트로이드라이브에 대해 자세히 알아보기

제품 상세 페이지로

쇼크 가드에 대해 자세히 알아보기

제품 상세 페이지로

제빵
스텝 머신

빵의 제조 공정에 식형이나 상판, 플라스틱 케이스를 저장하기 위해서 쌓는 장치가 있습니다.
계단기에는 공간 절약·고속 운전, 절전 짚 체인 액추에이터가 채용되고 있습니다.

스테이지 스태킹 기계 - 맞물림 체인식 액추에이터 짚 체인 액추에이터-

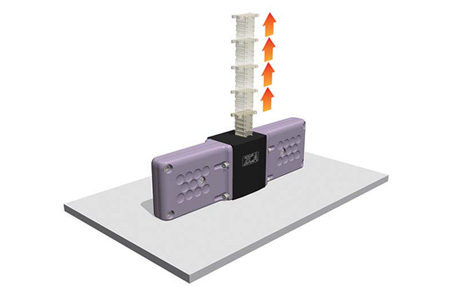

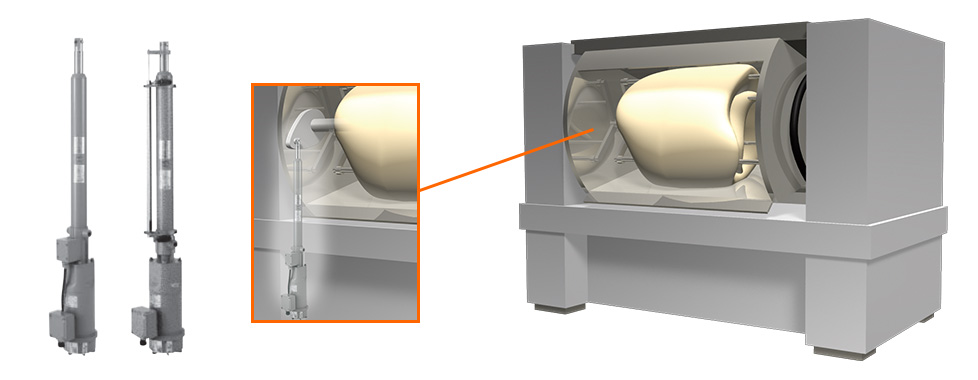

짚 체인 액추에이터 (ZCA)

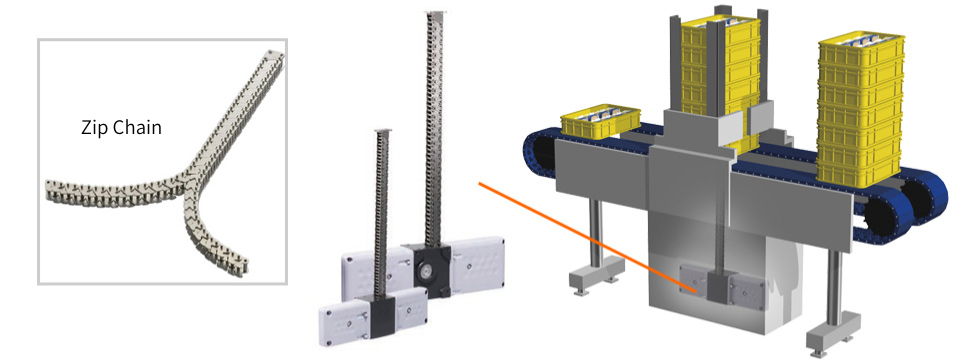

짚 체인 이란, 2개의 체인이 지퍼와 같이 맞물리는 것으로, 1개의 견고한 기둥 형상이 되어, 장스트로크로 「밀어・끌어당기는」을 할 수 있는 체인입니다. 츠바키 짚 체인 액추에이터는, 이 체인을 사용한 직선 작동기 로서 제품화한 것입니다.

맞물림이 빗나간 체인은 컴팩트하게 수납할 수 있기 때문에, 종래의 공압·유압 실린더에 비해 단트트의 공간 절약.

고속・고주파 운전, 다점 정지 기능, 고정지 정밀도, 설치 방향 자유 등 환경 배려점을 포함한 많은 특징을 가지고 소형 액추에이터에서 대형 리프터까지 폭넓게 사용되고 있습니다.

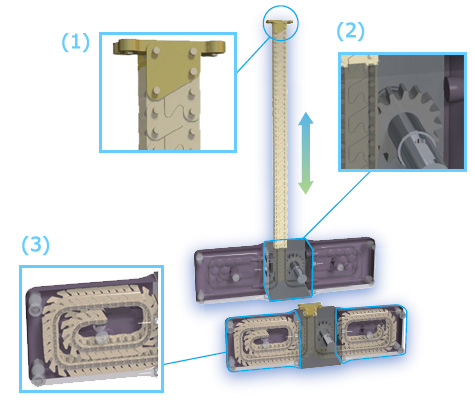

짚 체인 액추에이터의 구조

체인 선단금구:
체인과 통합되어 있습니다. 상하 어느 쪽에서도 설치가 가능합니다.
구동부:
당사 독자적인 특수 치형의 핀 기어와 체인이 맞물리는 것으로, 낭비 없는 동력 전달을 실시합니다.
수납부:
수지제로, 매끄러운 체인의 슬라이딩과 컴팩트한 수납을 실현했습니다.

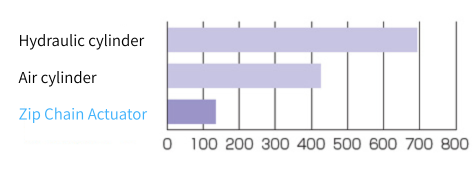

연간 CO₂ 배출 비율:
짚 체인 액추에이터: 에어 실린더: 유압 실린더 = 1:3:5

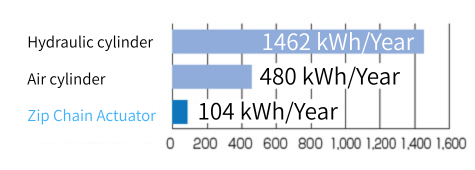

연간 사용 전력량 비율:
짚 체인 액추에이터: 에어 실린더: 유압 실린더 = 1:5:14

다점 정지가 가능

짚 체인 액추에이터 다점 정지 동영상 콘텐츠

짚 체인 액추에이터에 대해 자세히 알아보기

제품 상세 페이지로

제품에 관한 질문은 이쪽으로부터

문의 양식으로

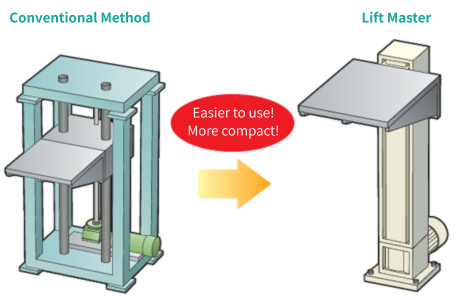

나사·너트식 전동 리프터 “리프트마스터 ”의 소개

리프트마스터는 그대로 설치 가능한 일체 설치형의 외팔보 리프터입니다.

나사·가이드 기구를 프레임 내에 수납한 콤팩트 형상으로 설치 간단. 설비구조가 심플・공간절약이 됩니다.
외팔보 부하 허용으로 자유로운 레이아웃을 실현할 수 있어 어플리케이션에 매치합니다.
전동식이므로 기름 누출의 걱정이 없고, 빵의 제조 장치에 최적입니다.

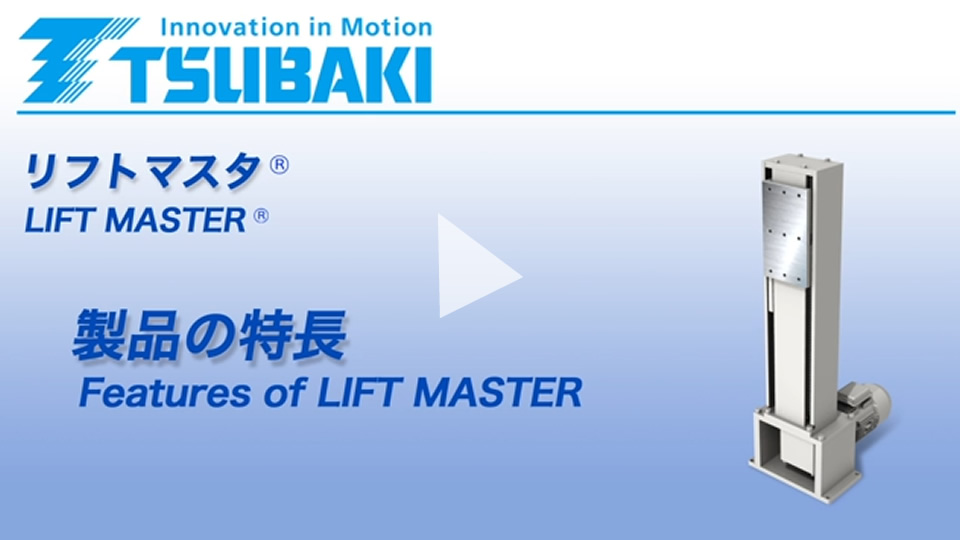

리프트마스터 동영상 콘텐츠

리프트마스터의 문의는 이쪽으로부터

선형 모션 카탈로그 다운로드

제빵
반송 공정
기타 관련 장비

체인에의 도유가 싫어하는 라인에서는 무급유 컨베이어 체인이 활약하고 있습니다.
식형·금속 트레이의 반송, 경사 컨베이어 등, 제빵 공장의 다양한 반송 용도로, 플라스틱 톱체인 비롯한 츠바키의 제품이 그 진가를 발휘하고 있습니다.

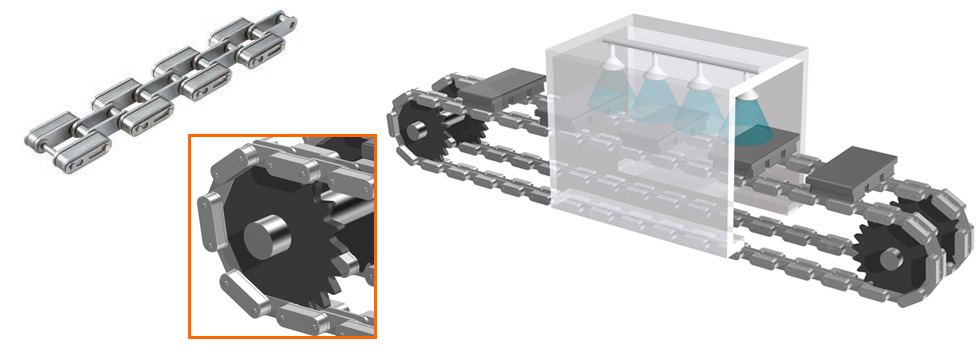

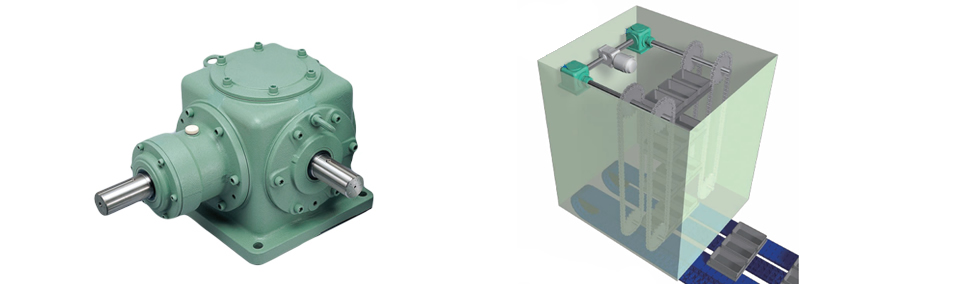

팬형 트레이 선반에의 승강 리프터 구동용으로는, 츠바키의 감속기 마이터기어박스가 사용되고, 또, 세정기 내부에서는 더블피치체인이 활약하고 있습니다.

반송-람다체인 (무급유 컨베이어 체인)-

직물의 반송을 실시하는 라인에서는, 체인에의 도유를 싫어합니다.

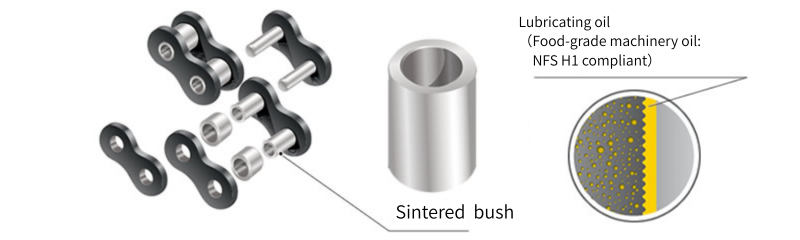

츠바키의 무급유 체인 람다체인 은 특수함유부쉬에 의해 무급유로 사용 가능합니다. 제품에 기름이 묻지 않고 위생적이고 긴 수명입니다. 특수함유부쉬의 윤활유에는 NSF H1 대응의 윤활유를 채용하고 있기 때문에 식품기계에도 사용 가능합니다.

람다체인의 기본 구조

람다체인 KF사양

고온 분위기(150°~230°)에서도 휘발·열화하기 어려운 NSF-H1 대응의 윤활유를 특수함유부쉬에 채용하고 있습니다. 고온 분위기에서의 마모에 곤란한 식품 기계에서도 사용 가능합니다.

KF사양의 특징을 보다 자세히

람다체인에 대해 자세히 알아보기

제품 상세 페이지로

제품에 관한 질문은 이쪽으로부터

문의 양식으로

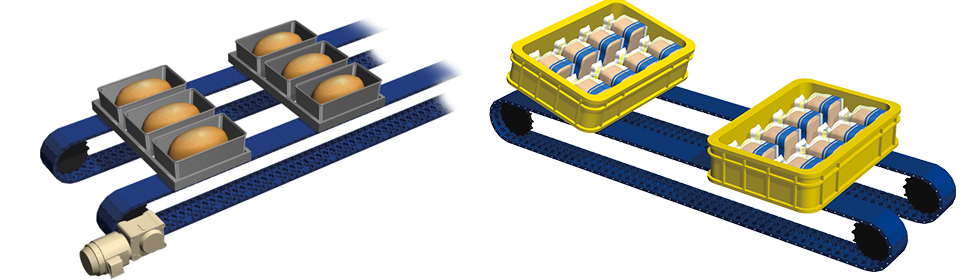

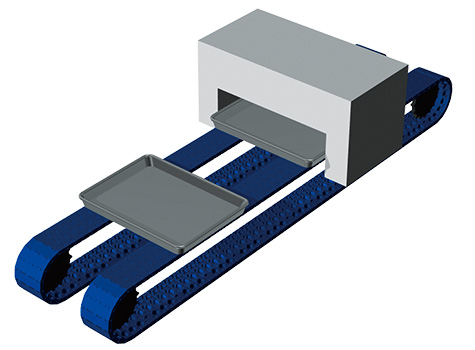

식형·금속 트레이의 반송 공정으로, 츠바키 플라스틱 톱체인 채용되고 있습니다. 금속 체인과 달리 플라스틱 톱체인을 채용하면 금속 접점에 의한 이물질 혼입의 위험성도 낮아 식의 안전을 지킬 수 있습니다.

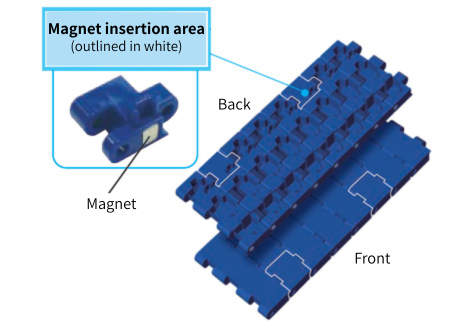

톱체인 BTC8H-M형&TTUPS-H형

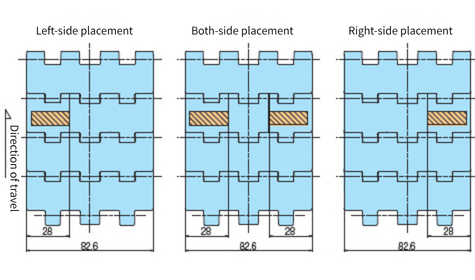

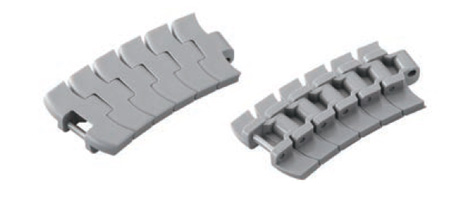

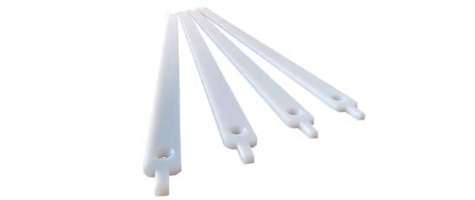

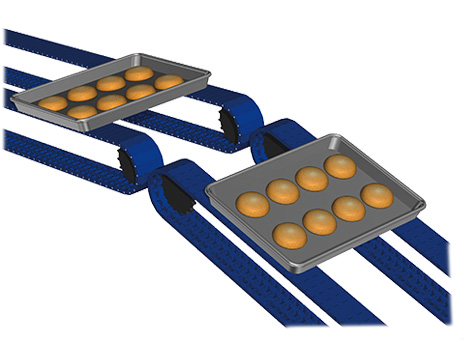

반송 플라스틱 톱체인 으로서 BTC8H-M형(스트레이트용)・TTUPS-H형(커브용)이 있습니다. 최근에는 판 두께의 두껍고 튼튼한 프라 체인이 채용되고 있기 때문에, BTC8H-M형·TTUPS-H형이 최적입니다. 또, 용도에 맞춘 특수 재질의 사양도 라인 업하고 있습니다.
