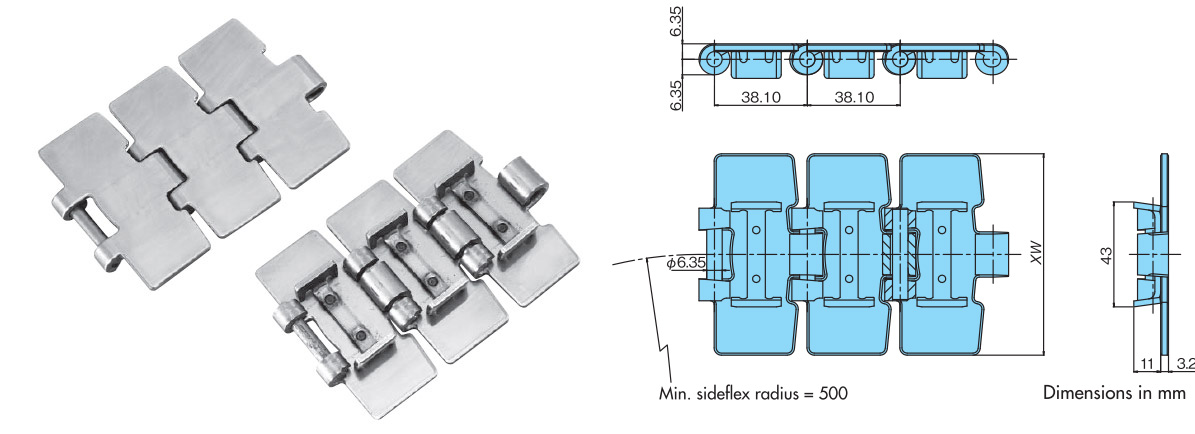

스테인리스 톱체인 TTU형 주요 제원

TTU


특징

  • ・곡선 반송용 스테인리스 톱체인의 표준 타입. 전부품 스테인리스제입니다.
  • ・힌지와 플레이트의 일부를 랩시킨 상면 형상. 반송물의 안정 반송에 적합합니다.
  • ・플레이트 상면은 연삭 마무리를 실시한 미가키 사양입니다.

[클릭으로 확대]
PDF 외형도

お問合せください

DXF 도형 · 3DCAD 데이터

CADENAS WEB2CAD 사이트로

※ 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다.
※ 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오.
【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032

카탈로그 · 취급설명서

주요 제원 ·가격· 배달

체인
피치
mm		 사양 모델 상단
플레이트 폭
XW
mm		 최대 허용 장력
kN		 개략
질량
kg/m		 사용온도범위
°C		 능력
선도		 1유니
토 리
넉수		 표준 가격/링크 배달
38.1 N 사양 TTU762-N 76.2 2.16 2.8 -20～400 능력선도
표시		 80 お問合せください お問合せください
TTU826-N 82.6 3.0 お問合せください お問合せください
TTU1143-N 114.3 3.7 お問合せください お問合せください
TTU1905-N 190.5 5.5 お問合せください お問合せください

노트
1. 플레이트 상면은 미가키 사양입니다. 톱 플레이트와 핀은 마르텐사이트계 스테인리스를 사용하고 있습니다.
2. 2003년 10월, 2009년 7월에 모델 체인지를 실시하고 있습니다. 기존의 TTU형과는 연결할 수 없습니다. 체인 1개 단위로 교환해 주십시오.
3.2003년 10월 이전의 TTU형과는 최소 횡방향 굽힘 반경 다릅니다. 교환하는 경우는 최소 횡방향 굽힘 반경을 확인해 주십시오.


피팅 핀

형번  적용 체인 형식 핀 재질 가격 배달 드로잉
TTU-N-RP TTU-N 마르텐사이트계 스테인리스 お問合せください お問合せください 드로잉

적용 스프로킷

※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
스틸 스프로킷 (파일럿 홀 타입)

축 홀 가공 서비스 대응
형번  잇수 작용 잇수 피치 원 직경
mm		 파일럿 홀
mm		 최대축 홀 직경
mm		 타입
TTU1012T 21 10½ 129.26 Φ16 Φ55 일체형
TTU1112T 23 11½ 141.22
TTU1212T 25 12½ 153.20
스틸 스프로킷 (록 시리즈)
형번  잇수 작용 잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TTU1012T-S□□□□ 21 10½ 129.26 Φ15～Φ45 일체형
TTU1112T-S□□□□ 23 11½ 141.22
TTU1212T-S□□□□ 25 12½ 153.20
엔지니어링 플라스틱 스프로킷
형번  잇수 작용 잇수 피치 원 직경
mm		 축 구멍 치수
mm		 타입
TP-C12■■■NT-SPR 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40 분할형
TP-C12■■■NT-SPR 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40
TP-C12■■■NT-SPR 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40
×
(드래그로 이동할 수 있습니다)
■엔 엔지니어링 플라스틱 제 스프로킷
형번 잇수작용 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
TP-C12061NT-SPR 21 10½ 129.26 Φ25 분할형
TP-C12062NT-SPR Φ30
TP-C12063NT-SPR Φ35
TP-C12064NT-SPR Φ40
×
(드래그로 이동할 수 있습니다)
■엔 엔지니어링 플라스틱 제 스프로킷
형번 잇수작용 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
TP-C12109NT-SPR 23 11½ 141.22 Φ25 분할형
TP-C12110NT-SPR Φ30
TP-C12111NT-SPR Φ35
TP-C12112NT-SPR Φ40
×
(드래그로 이동할 수 있습니다)
■엔 엔지니어링 플라스틱 제 스프로킷
형번 잇수작용 잇수피치 원 직경
mm		축 구멍 치수
mm		타입
TP-C12073NT-SPR 25 12½ 153.20 Φ25 분할형
TP-C12074NT-SPR Φ30
TP-C12075NT-SPR Φ35
TP-C12076NT-SPR Φ40

적용 아이들러 휠

※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
형번  상당한 분할잇수 외경
mm		 축 구멍 치수
mm		 타입
TP-IW1221-25-RY 21 130.0 Φ25.3 분할형
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3
TP-IW1223-25-RY 23 142.5 Φ25.3 분할형
TP-IW1223-30-RY Φ30.3
TP-IW1223-35-RY Φ35.3
TP-IW1223-40-RY Φ40.3
TP-IW1225-25-RY 25 154.8 Φ25.3 분할형
TP-IW1225-30-RY Φ30.3
TP-IW1225-35-RY Φ35.3
TP-IW1225-40-RY Φ40.3

적용 플라스틱 레일

※ 형번 클릭으로 상세 정보를 표시합니다. 이미지는 클릭으로 확대됩니다.
레일 재질 기호 형번  두께
mm		 폭
mm
본체 엔드 플레이트
PR-PH형 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR형 M PR520-M PRE520-M 5 20

본 플라스틱 레일은 내열성 및 내약품성을 가지고 있지 않습니다.
특수한 환경・사용 조건으로 사용되는 경우는 당사에 문의해 주십시오.
