리턴 롤러
리턴 롤러는 컨베이어의 반환측에서 체인 상면의 받침으로 사용해 주십시오.

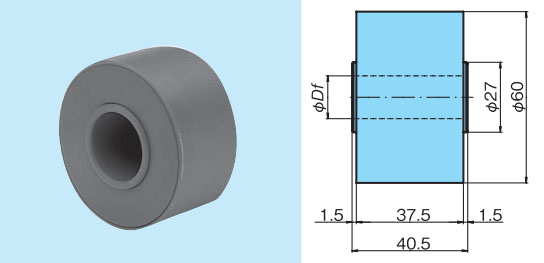

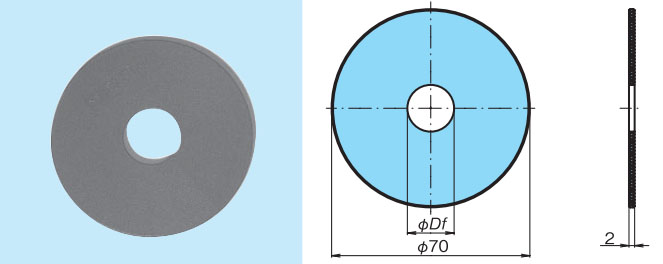

[클릭으로 확대]
| 형번 | 축경 Df |
재질 | 사용온도범위 ℃ |
칼라 | MB 상당품 | DXF 도형 데이터 |
희망 가격 | 배달 | PDF 외형도 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C122113NT-RR | 15.5 | 고밀도 폴리에틸렌 | -20～60 | 블랙 | MB554-695141-RR | DXF | 문의하십시오 | 문의하십시오 | |
| TP-C12535NT-RR | 20.5 | MB554-695171-RR | DXF | 문의하십시오 | 문의하십시오 |
노트
1.TP-C12535NT-RR은 광범위한 체인에 적합합니다.

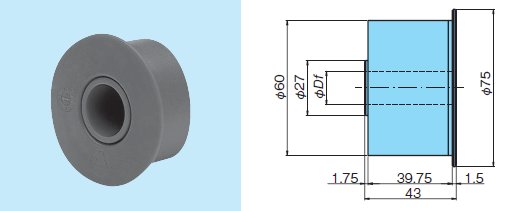

[클릭으로 확대]
| 형번 | 축경 Df |
재질 | 사용온도범위 ℃ |
칼라 | MB 상당품 | DXF 도형 데이터 |
희망 가격 | 배달 | PDF 외형도 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C122116NT-RR | 15.5 | 고밀도 폴리에틸렌 | -20～60 | 블랙 | MB556-695221-RR | DXF | 문의하십시오 | 문의하십시오 | |
| TP-C12536NT-RR | 20.5 | MB556-695251-RR | DXF | 문의하십시오 | 문의하십시오 |
노트
1.TP-C12536NT-RR은 광범위한 체인에 적합합니다.

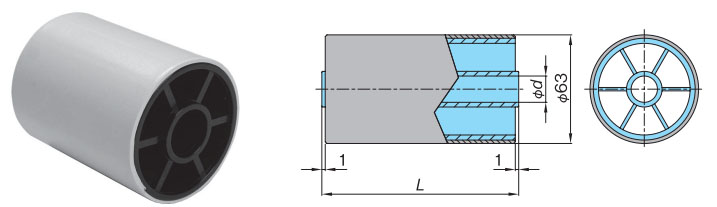

[클릭으로 확대]
| 형번 | 치수 | 재질 | 사용온도범위 ℃ |
적용 가이드 플랜지 |
DXF 도형 데이터 |
희망 가격 | 배달 | PDF 외형도 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | L | 본체 | 외주부 고무 | ||||||||
| TP-RR61544-RB | 15.5 | 114 | 폴리아미드 | 올레핀계 엘라스토머 |
-20～80 | TP-DP615 | DXF | 문의하십시오 | 문의하십시오 | 3DCAD | |
| TP-RR62032-RB | 20.5 | 82 | TP-DP620 | DXF | 문의하십시오 | 문의하십시오 | |||||
| TP-RR62044-RB | 20.5 | 114 | TP-DP620 | DXF | 문의하십시오 | 문의하십시오 | |||||
노트
1. 주문 생산품입니다.

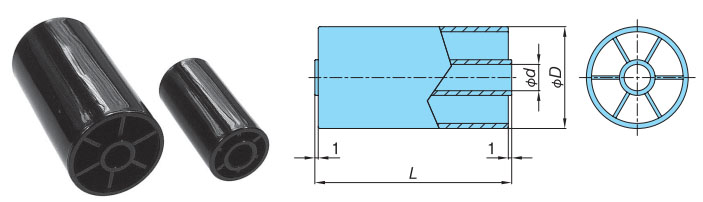

[클릭으로 확대]
| 형번 | 치수 | 재질 | 사용온도범위 ℃ |
적용 가이드 플랜지 |
DXF 도형 데이터 |
희망 가격 | 배달 | PDF 외형도 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | d | L | |||||||||
| TP-RR41532 | 40 | 15.5 | 82 | 폴리아미드 | -20～80 | TP-DP415 | DXF | 문의하십시오 | 문의하십시오 | 3DCAD | |
| TP-RR41544 | 40 | 15.5 | 114 | TP-DP415 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-RR42032 | 40 | 20.5 | 82 | TP-DP420 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-RR42044 | 40 | 20.5 | 114 | TP-DP420 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-RR61532 | 60 | 15.5 | 82 | TP-DP615 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-RR61544 | 60 | 15.5 | 114 | TP-DP615 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-RR62032 | 60 | 20.5 | 82 | TP-DP620 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-RR62044 | 60 | 20.5 | 114 | TP-DP620 | DXF | 문의하십시오 | 문의하십시오 | ||||
노트
1. 수지 체인에는 d=15.5의 제품을 사용해 주십시오.

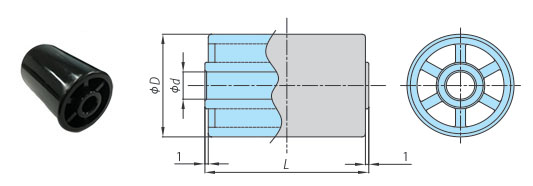

[클릭으로 확대]
| 형번 | 치수 | 재질 | 사용온도범위 ℃ |
적용 가이드 플랜지 |
DXF 도형 데이터 |
희망 가격 | 배달 | PDF 외형도 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | d | L | |||||||||
| TP-RR20650 | 20 | 6.5 | 49 | 폴리아미드 | -20～80 | TP-DP206 | DXF | 문의하십시오 | 문의하십시오 | 3DCAD | |
| TP-RR30850 | 32 | 8.5 | 49 | TP-DP308 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-RR41050 | 40 | 10.5 | 49 | TP-DP410 | DXF | 문의하십시오 | 문의하십시오 | ||||
노트
1.적용 체인 형식: WT0705-W형, WT1515-W형, WT1516-W형, WT1515G-M형, BTC4형.
2. 체인 폭 50mm이면 플라스틱 톱 체인 에서도 사용 가능합니다.

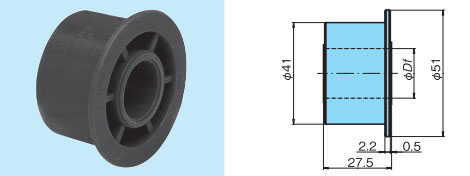

[클릭으로 확대]
| 형번 | 축경 Df |
재질 | 사용온도범위 ℃ |
칼라 | MB 상당품 | DXF 도형 데이터 |
희망 가격 | 배달 | PDF 외형도 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C12822NT-RR | 20.5 | 고밀도 폴리에틸렌 | -20~60 (열수 분위기는 제외) |
블랙 | MB73-5068-RR | DXF | 문의하십시오 | 문의하십시오 |
노트
1. 스테인리스 톱체인과 함께 사용하십시오.

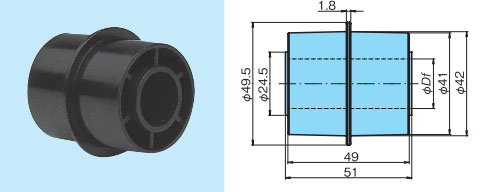

[클릭으로 확대]
| 형번 | 축경 Df |
재질 | 사용온도범위 ℃ |
칼라 | MB 상당품 | DXF 도형 데이터 |
희망 가격 | 배달 | PDF 외형도 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C12862NT-DR | 20.5 | 고밀도 폴리에틸렌 | -20~60 (열수 분위기는 제외) |
블랙 | MB125-68873-DR | DXF | 문의하십시오 | 문의하십시오 |
노트
1. 스테인리스 톱체인과 함께 사용하십시오.
가이드 플랜지 (좌우 분할 타입용)
[클릭으로 확대]
| 형번 | 축경 Df |
재질 | 사용온도범위 ℃ |
칼라 | MB 상당품 | DXF 도형 데이터 |
희망 가격 | 배달 | PDF 외형도 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C12842T-GF | 15.5 | 폴리프로필렌 | 0～80 | 그린 | MB555-695181-GF | DXF | 문의하십시오 | 문의하십시오 | |
| TP-C12534T-GF | 20.5 | MB555-695211-GF | DXF | 문의하십시오 | 문의하십시오 |
노트
1. 좌우 분할 리턴 롤러와 함께 사용하십시오.
가이드 플랜지

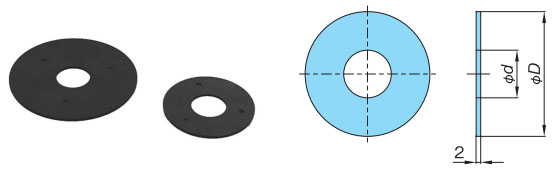

[클릭으로 확대]
| 형번 | 치수 | 재질 | 사용온도범위 ℃ |
DXF 도형 데이터 |
희망 가격 | 배달 | PDF 외형도 |
3DCAD | |
|---|---|---|---|---|---|---|---|---|---|
| D | d | ||||||||
| TP-DP206 | 32 | 6.5 | 폴리아미드 | -20～80 | DXF | 문의하십시오 | 문의하십시오 | 3DCAD | |
| TP-DP308 | 45 | 8.5 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-DP410 | 55 | 10.5 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-DP415 | 55 | 16 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-DP420 | 55 | 21 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-DP615 | 80 | 16 | DXF | 문의하십시오 | 문의하십시오 | ||||
| TP-DP620 | 80 | 21 | DXF | 문의하십시오 | 문의하십시오 | ||||
