톱체인 용 액세서리 주요 제원

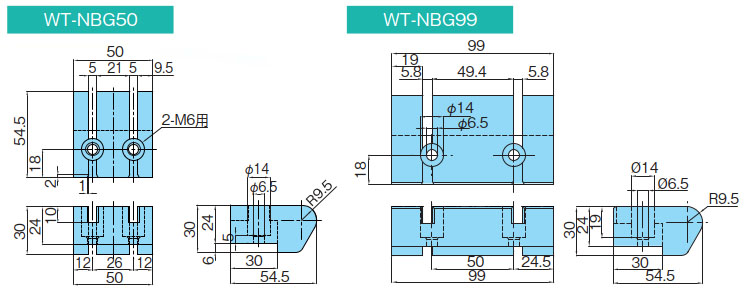

WT1515G-M 전용 노즈바 슬라이딩 타입: WT-NBG


[클릭으로 확대]
※상기는 이미지입니다. 정확한 정보는 아래와 도면에서 반드시 확인해 주십시오.
PDF 외형도

아래 표를 참조하십시오

DXF 도형 데이터

아래 표를 참조하십시오
(DXF 데이터 일람은 이쪽)

3DCAD 데이터

CADENAS WEB2CAD 사이트로

※ 3DCAD 데이터는 캐데나스 웹 투 캐드(주)의 CAD 도면라이브러리 사이트 「PARTcommunity」에의 링크에 의해 제공합니다.
※ 3DCAD 데이터 및 PARTcommunity에 대한 문의는 캐데나스 웹 투 캐드로 문의하십시오.
【캐데나스·웹·투·캐드 주식회사】TEL: (03)5961-5031 FAX: (03)5961-5032

카탈로그 · 취급설명서

적용 체인

WT1515G-M, WT1515G-W

주요 제원

형번  재질 등급 標準価格 배달 DXF 도형 데이터
PDF 외형도
WT-NBG50-10-301 10-301 문의하십시오 문의하십시오 DXF PDF
WT-NBG50-10-100M9 10-100M9 문의하십시오 문의하십시오 PDF
WT-NBG50-CNO SJ-CNO 문의하십시오 문의하십시오 PDF
WT-NBG99-10-301 10-301 문의하십시오 문의하십시오 DXF PDF
WT-NBG99-10-100M9 10-100M9 문의하십시오 문의하십시오 PDF
WT-NBG99-CNO SJ-CNO 문의하십시오 문의하십시오 PDF

노트
1. 주문 생산품입니다.

재질에 대해
재질 등급 재질 외관색 용도
10-301 초고 분자량 폴리에틸렌 그린 물, 슬라이더액 윤활 운전시에 최적입니다.
10-100M9 초고분자량 폴리에틸렌(함유품) 화이트 저하중, 저속도의 드라이 운전시에 최적입니다.
SJ-CNO 특수 폴리아미드 보라색 고하중, 고속의 드라이 운전시에 최적입니다.
