니들부쉬체인　NB(표준)사양

제품 사진
  • 전용의 니들을 사용한, 마모 신장 제로의 간헐 반송용 체인입니다.
  • 이것에 의해, 지금까지 불가능해지고 있던 반송 시스템에서의 사용이 가능해져, 생산성 향상을 위한 자동화, 절력화, 고속화에 공헌합니다.
  • NB(표준)사양은 핀~부시 사이에 니들(스틸제)를 삽입+스틸(플레이트만 니켈 도금 처리)이 됩니다.

특징

  • ・체인은 운전 개시시 약간 늘어납니다만(0.02%), 그 후 마모 신장은 발생하지 않습니다.
  • ・특형 실적도 풍부하고, 다양한 요구에 부응합니다.
  • ・ 스프로킷은 RF 더블피치 형 R 롤러용으로 사용할 수 있습니다.
  • ・使用温度範囲：-10℃～150℃
  • ・ 사용 온도에 적합한 윤활유를 사용해 주십시오.

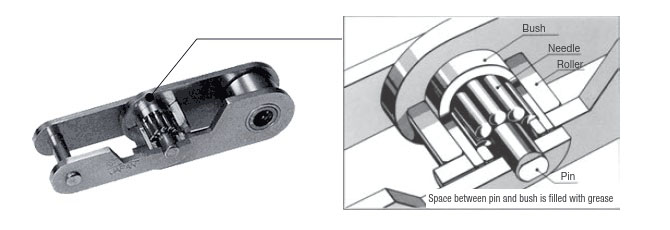

구조

구조
  • ※핀과 부시 사이는 그리스 업제입니다.

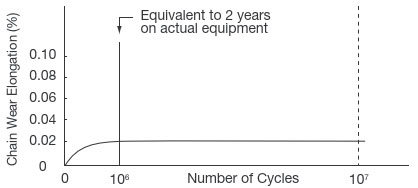

마모 신장선도

마모 신장선도

운전조건

  • ・체인 번호:RF2040R-NB
  • ・チェーン張力：0.78kN{80kgf}
  • ・체인 속도：70m/min(가속 시험)
  • ・ 스프로킷 잇수：12T×12T
  • ・링크수：44 링크
  • ・연속 운전

어태치먼트 종류

스프로킷 사양 선정시

고객님의 사용 환경이나 사용하시는 체인 사양에 대응한 스프로킷 사양의 선정이 필요합니다.

니들부쉬체인 NB(표준)사양 에는 표준 스틸제 더블피치 스프로킷 R 롤러 사양을 사용해 주십시오.

체인・ 스프로킷 적합표는 이쪽으로부터 봐 주세요.

스프로킷 적합 표

카탈로그 · 취급설명서

상품 일람

※클릭으로 상세 정보를 표시합니다.

※아래 표에는 관련 상품도 포함되어 있습니다. 이 페이지에서 소개하고 있는 상품의 형번 에는 색이 붙어 있습니다.

피치
mm		 니들부쉬체인 롤러 직경
mm		 안쪽 링크
내부 폭
mm
NB(표준)사양 NBH(고정밀)사양 NBSS(스테인리스) 사양
25.40 RF2040R-NB RF2040R-NBH RF2040R-NBSS 15.88 7.95
31.75 RF2050R-NB RF2050R-NBH RF2050R-NBSS 19.05 9.53
38.10 RF2060R-NB RF2060R-NBH RF2060R-NBSS 22.23 12.70
50.80 RF2080R-NB RF2080R-NBH RF2080R-NBSS 28.58 15.88
