사양	스틸 타입 스틸 타입 고방청 녹 사양 스테인리스 타입
휠 형태	외접 내접

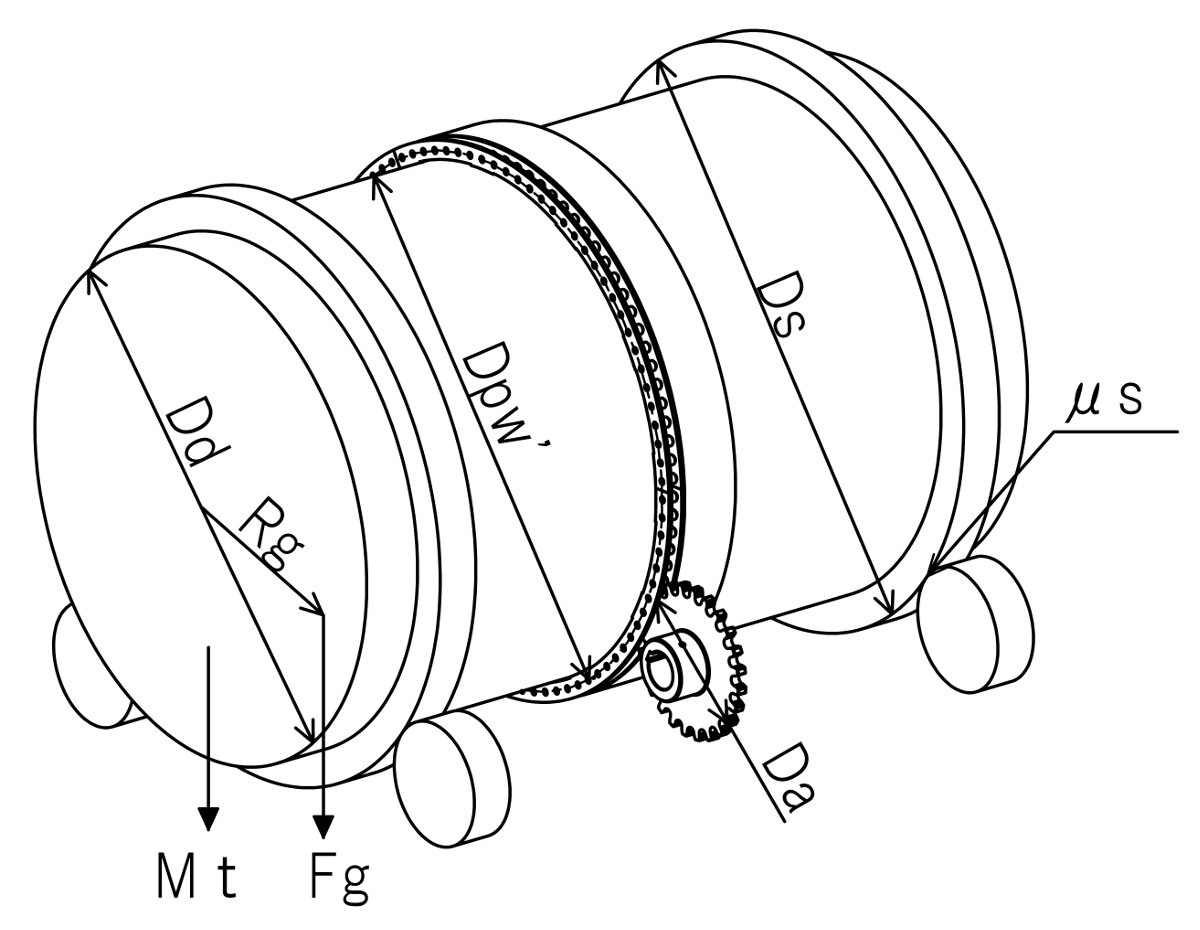

사용 조건
드럼 직경	Dd	* *	[mm]
총 질량	Mt	* *	[kg]
드럼 회전 속도	n2	* *	[r/min]
회전지지 직경	Ds	* *	[mm]
회전 지지부 베어링 마찰 계수	μs	* *
회전 지지부 롤링 마찰 계수	μr	* *
작업 부하력	Fg	* *	[kN]
작업 반경	Rg	* *	[mm]
개략 핀 휠 피치 원 직경	Dpw'	* *	[mm]

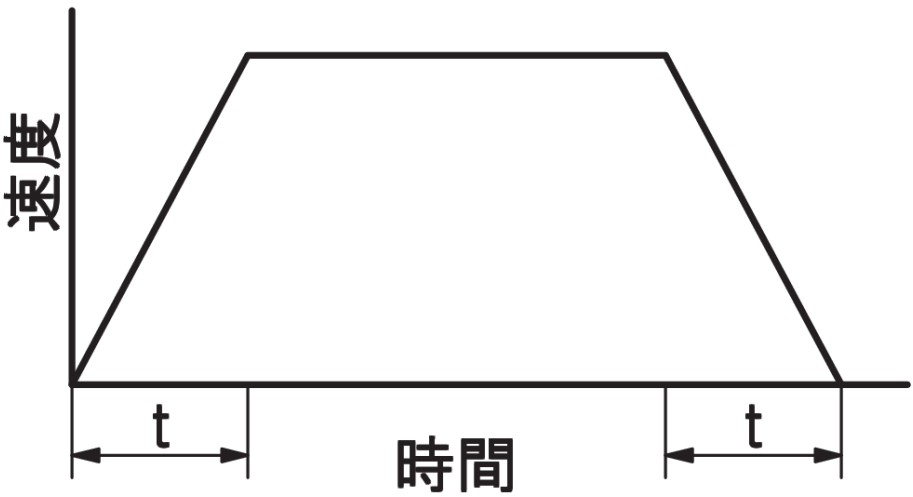

가감속 시간	t	* *	[s]

운전 상태 **

균일한 하중 다소 충격이 가해지는 하중 큰 충격과 함께 하중

일일 운전 시간 * *

3시간 이하 12시간 이하 12시간 이상

시간당 시작 중지 횟수 * *

9회 이하 10회 이상

부하 계산
부하의 전관성 모멘트	It		[kg･m²]	가감속 관성 토크	Ta		[kN･m]
				마찰 토크	Tf		[kN･m]
				작업 토크	Tg		[kN･m]
				총 부하 토크	Tw		[kN･m]
서비스 요소
				서비스 요소	Ks
접선 속도	Ve		[m/min]	속도 계수	Kv
보정 하중
부하 접선 하중	Fw		[kN]	보정 접선 하중	Ft		[kN]
프레임 번호 선정 결과
프레임 번호				허용 접선 하중	Fp		[kN]

형식 지정
핀 잇수	NT1	* *		허브 형식		B C

사양
핀 형번			피치	P		[mm]
핀 휠 형번			롤러 수	NT2

핀 기어 외경	Do		[mm]	핀 기어 회전 속도	n1		[r/min]
핀 기어 피치 원 직경	Da		[mm]	핀 기어 부하 동력	Pw		[kW]
핀 휠 피치 원 직경	Dpw		[mm]

핀 기어의 외경은 개략값입니다. 확정한 값은 문의해 주십시오.

본 선정계산 계산서는 일반적인 계산식에 따라 부하접선하중을 구하고 있습니다. 그 부하 접선 하중과 지정된 운전 상태를 바탕으로 핀기어드라이브유닛 카탈로그에 기재된 선정 순서를 이용하여 선정한 결과를 나타냅니다.
사용하는 장치의 특성을 배려하여 부하 하중의 계산이 타당한지를 귀사에서 판단해 주십시오.
